Аэродинамическая труба является одним из ключевых инструментов в авиации и инженерии. Она позволяет исследовать поведение летательных аппаратов и их элементов в воздушном потоке. Испытания в аэродинамических трубах дают возможность оценить подъемную силу, сопротивление и влияние формы крыла на полётные характеристики без проведения дорогостоящих и сложных натурных испытаний [1].

Создание учебных и демонстрационных моделей аэродинамических труб особенно актуально для образовательных целей. Они позволяют наглядно изучать основные законы аэродинамики и формировать интерес к инженерным и физическим наукам у школьников.

Цель проекта — разработать и изготовить модель аэродинамической трубы и наглядно продемонстрировать процесс обтекания воздухом крыла летательного аппарата.

Для достижения поставленной цели были сформулированы следующие задачи:

1. изучить историю создания и развития аэродинамических труб;
2. рассмотреть области применения аэродинамических труб;
3. изучить влияние формы и профиля крыла на аэродинамические характеристики;
4. разработать и изготовить модель аэродинамической трубы;
5. провести эксперименты по исследованию обтекания крыла воздушным потоком.

Основная идея проекта заключается в создании простой, наглядной и функциональной модели аэродинамической трубы, позволяющей исследовать влияние формы крыла на его поведение в воздушном потоке [3]. Такая модель даёт возможность визуально и экспериментально подтвердить теоретические положения аэродинамики.

Перед началом изготовления модели мы рассмотрели историю развития аэродинамических труб, принципы их работы и области применения, а также классификацию крыльев летательных аппаратов и влияние профиля крыла на аэродинамические характеристики [4,5,7].

На основе изученного материала была изготовлена конструкция настольной аэродинамической трубы. Она состоит из вентилятора, выпрямляющей решётки и сужающегося канала для формирования устойчивого воздушного потока. Для наблюдений использовались прозрачные стенки трубы. Были изготовлены сменные модели крыльев различной формы и профиля, что позволило провести сравнительные испытания.

В ходе эксперимента мы исследовали поведение модели крыла трапецеидальной формы при воздействии воздушного потока в аэродинамической трубе [7]. Целью было наблюдение зависимости угла отклонения крыла от скорости потока воздуха.

Для проведения опыта использовалась модель аэродинамической трубы и крыло, закреплённое, с одной стороны, на жёстком основании (рисунок 1). При включении воздушного потока крыло подвергалось воздействию аэродинамических сил, вызывающих его отклонение [6].

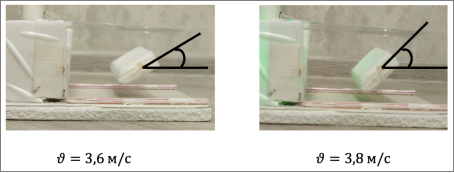

Рис. 1. Поведение модели крыла трапецеидальной формы при воздействии воздушного потока в аэродинамической трубе

Таким образом, эксперимент подтвердил, что при увеличении скорости воздушного потока крыло трапецеидальной формы испытывает большее отклонение. Полученный результат соответствует теоретическим представлениям об аэродинамических нагрузках на крыло.

Для проведения второго опыта была использована модель аэродинамической трубы, весы и два крыла разной формы: двояковыпуклой симметричной и выпукло-вогнутой. При включении воздушного потока крыло немного отклоняется, а вес уменьшается за счёт обтекания воздухом.

Первая модель крыла (двояковыпуклая симметричная) без потока воздуха весила 3,01 грамма. После включения вентилятора на средней скорости вес изменился до 2,98 грамма. На большой скорости вес составлял 2,95 грамма (рис. 2).

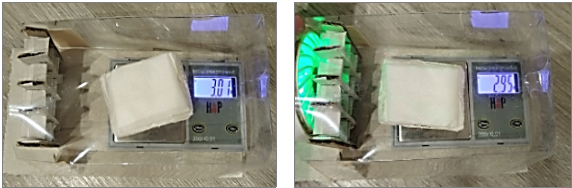

Рис. 2. Изменение веса двояковыпуклого симметричного крыла в воздушном потоке

Вес второй модели выпукло–вогнутого крыла составлял 2,14 грамма. Когда вентилятор начал обдувать модель на среднем режиме, вес изменился до 2,09 грамм (рис. 3).

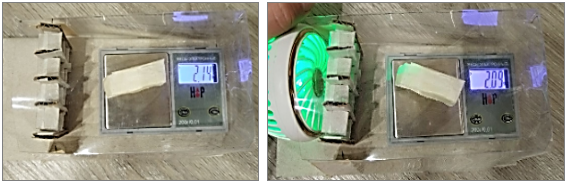

Рис. 3. Изменение веса выпукло-вогнутого крыла в воздушном потоке

Исходя из проведенного эксперимента, мы можем сделать вывод, что при увеличении скорости воздушного потока возрастала и подъёмная сила, действующая на крыло. Это связано с тем, что воздух над крылом движется быстрее, чем под ним. Давление сверху становится ниже. Согласно закону Бернулли при увеличении скорости газа его давление уменьшается, что и приводит к возникновению подъёмной силы.

В ходе выполнения проекта была разработана и изготовлена модель аэродинамической трубы, позволяющая проводить наглядные эксперименты по изучению аэродинамических характеристик крыльев летательных аппаратов. Несмотря на ограничения модели, связанные с диапазоном скоростей и отсутствием высокоточных измерительных приборов, она эффективно демонстрирует основные физические принципы аэродинамики.

Проект имеет практическую и образовательную значимость, способствует углублению понимания законов аэродинамики и может использоваться для учебных целей и начальных исследовательских работ.

Литература:

1. Костенко И. Настольная аэродинамическая труба для умелых рук. — М.: Машиностроение, 1981. — 112 с.
2. Поуп А., Гойн К. Аэродинамические трубы больших скоростей. — М.: Машиностроение, 1972. — 320 с.
3. Остославский И. В. Аэродинамика самолёта. — М.: Машиностроение, 1980. — 432 с.
4. Аэромеханика и аэродинамика: Научно-популярное издание. — 7-е изд. — М.: Наука, 1989. — 256 с.
5. Майкапар Г. И. Аэродинамика для моделистов / Г. И. Майкапар. — М.: Патриот, 1991. — 191 с.
6. Яковлев В. Ф. Аэродинамика в природе и технике: пособие для учащихся / В. Ф. Яковлев — 2-е изд. — М.: Просвещение, 1988. — 239 с.
7. М. А. Наймарк Аэродинамика вертолётов: Учебное пособие для авиационных специальностей вузов / М. А. Наймарк — М.: Машиностроение, 1984. — 238 с.
