В работе представлены результаты расчета степени рециркуляции отработавших газов при работе дизеля размерности 4Ч 11,0/12,5 на компримированном природном газе.

Ключевые слова:дизель, газодизель, природный газ, рециркуляция отработавших газов, степень рециркуляции.

Применение компримированного природного газа (КПГ) в дизеле 4Ч 11,0/12,5 приводит к значительному повышению содержания оксидов азота в отработавших газах (ОГ) [1–5], поэтому необходимо решение целого ряда вопросов по организации рабочего процесса и снижения токсичности ОГ [6, 7].

Поскольку пока ещё нет единого универсального метода, обеспечивающего значительное снижение выброса с ОГ оксидов азота (NO_х) с одновременным уменьшением всего спектра токсичных компонентов, задача снижения токсичности ОГ может быть решена только за счёт применения мероприятий для конкретного типа дизельного двигателя [8].

С этой целью была разработана и исследована комплексная система снижения токсичности, включающая в себя применения в качестве моторного топлива КПГ и рециркуляции отработавших газов (РОГ). Принципиальная схема системы РОГ газодизеля представлена на рис. 1 [9–14].

Уравнение движения газа по впускной системе можно записать в виде:

Т_ρG_ρ + Т_оG_о + Т_гG_г = Т_sG_s,

где: G_о, G_г, G_ρ и G_s — соответственно, массовый расход всасываемого воздуха, КПГ, рециркулируемых газов и смеси, Т_о, Т_г, Т_ρ и Т_s — соответственно, температура всасываемого воздуха, КПГ, рециркулируемых газов при входе во впускной коллектор и смеси.

Для решения данного уравнения необходимо определить перепад температур во впускной системе [15–18].

Пренебрегая расходом дизельного топлива и представляя выражение степени РОГ через массовый расход воздуха во впускной системе , получим уравнение расхода рециркулируемых газов  [19, 20].

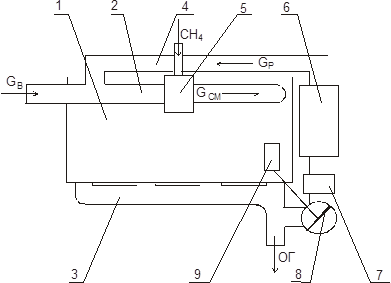

Рис. 1. Принципиальная схема РОГ дизеля при работе на КПГ: 1 — дизель; 2 — впускной коллектор; 3 — выпускной коллектор; 4 — рециркуляционный трубопровод; 5 — газовый смеситель; 6 — охладитель рециркулируемых газов; 7 –искрогаситель; 8 — заслонка; 9 — привод

Таким образом, с учетом уравнения движения газа по впускному коллектору получим зависимость степени РОГ с учетом изменения температуры во впускной системе газодизеля: . При этом погрешность подсчёта степени РОГ по данному уравнению не превышает 2 %.
