Зависимости эффективных показателей работы газодизеля 4Ч 11,0/12,5 по дизельному, газодизельному и газодизельному с рециркуляцией отработавших газов (РОГ) процессам на углах опережения впрыскивания топлива (УОВТ) 23 (оптимальном для газодизельного процесса) и 26 (оптимальном для дизельного процесса) градусов в зависимости от изменения нагрузки представлены на рис. 1 [1–9].

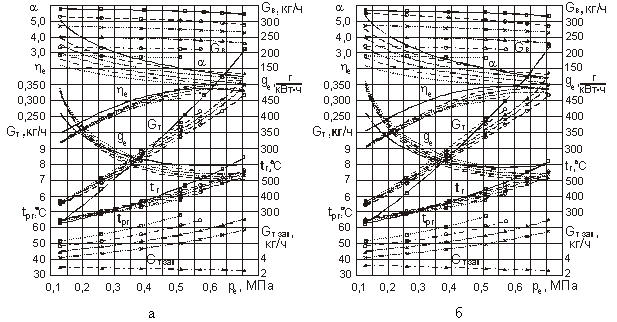

Рис. 1. Влияние применения природного газа и РОГ на эффективные показатели работы дизеля 4Ч 11,0/12,5 в зависимости от изменения нагрузки при n = 2200 мин-1: а — Θвпр = 23о; б — Θвпр = 26о;
— дизельный процесс;
— газодизельный процесс;
— рециркуляция 10 %;
— рециркуляция 20 %;
— рециркуляция 30 %;
— рециркуляция 40 %;
— расход запального ДТ
Применение РОГ на газодизельном процессе приводит к росту удельного эффективного расхода топлива [10–14]. Причем, при малом эффективном давлении в диапазоне изменения нагрузки от 0,13 до 0,26 МПа удельный эффективный расхода топлива, например, при работе с 20 %-ной РОГ, возрастает на 2,3 %, тогда как при номинальной нагрузке gе выше на 6,6 % газодизельного процесса, но ниже на 10,1 % дизельного процесса. Применение 40 %-ной РОГ в диапазоне изменения нагрузки от 0,13 до 0,26 МПа приводит к росту gе на 3,5 %. Снижение же степени рециркуляции до 10 % на номинальном режиме приводит к росту gе всего на 2,8 % относительно газодизельного процесса, что на 13,5 % ниже дизельного процесса [15–20]. Эффективный кпд при работе на газе с 40 %-ной РОГ в диапазоне изменения нагрузки от 0,13 до 0,26 МПа снижается на 3,0…3,5 % относительно чисто газодизельного процесса. При работе на номинальной нагрузке с 20 %-ной РОГ ηе ниже на 6,6 %. Снижение же степени рециркуляции до 10 % на номинальном режиме приводит к снижению ηе на 3,0 % относительно газодизельного процесса, что на 4,2 % выше дизельного процесса [21–29]. Часовой расход топлива на номинальном режиме при работе на газе с 20 %-ной РОГ увеличивается на 6,4 %, при работе с 10 %-ной РОГ увеличивается на 2,7 %, что ниже на 12,5 % дизельного процесса [30–36].
Температура ОГ при работе с РОГ снижается незначительно на больших нагрузках с увеличением степени РОГ. Расход воздуха снижается пропорционально количеству присаженных во впускной коллектор ОГ. Температура рециркулируемых ОГ увеличивается с увеличением степени рециркуляции и во всём диапазоне изменения нагрузок при степени рециркуляции ρ = 40 % не превышает 68оС. Рост удельного эффективного расхода топлива и снижение эффективного кпд при работе на газодизельном процессе с РОГ относительно чисто газодизельного процесса связаны с ухудшением процесса сгорания в результате ограниченности необходимого количества воздуха для окисления топлива [37–40].
Литература:
1. Анфилатов А. А. Результаты объемного содержания оксидов азота в цилиндре дизеля при работе на метаноле // Молодой ученый. 2015. № 11 (91). с. 226–229.
2. Анфилатов А. А. Особенности расчета периода задержки воспламенения при работе дизеля на метаноле // Молодой ученый. 2015. № 11 (91). с. 229–232.
3. Анфилатов А. А. Теоретические расчеты содержания оксидов азота в цилиндре дизеля // Молодой ученый. 2015. № 11 (91). с. 232–235.
4. Анфилатов А. А. Расчет содержания оксидов азота в цилиндре дизеля с воздушным охлаждением при работе на метаноле // Молодой ученый. 2015. № 11 (91). с. 235–238.
5. Анфилатов А. А. Изменение экономических показателей дизеля при работе на метаноле // Молодой ученый. 2015. № 11 (91). с. 238–241.
6. Анфилатов А. А. Влияние метанола на максимальное давление сгорания в цилиндре дизеля // Молодой ученый. 2015. № 12 (92). с. 117–120.
7. Анфилатов А. А. Влияние метанола на максимальную осредненную температуру цикла в цилиндре дизеля // Молодой ученый. 2015. № 12 (92). с. 120–123.
8. Анфилатов А. А. Влияние применения метанола на содержание оксидов азота в дизеле при изменении установочных УОВТ // Молодой ученый. 2015. № 12 (92). с. 123–125.
9. Анфилатов А. А. Изменение объемного содержания оксидов азота в дизеле при работе на метаноле // Молодой ученый. 2015. № 12 (92). с. 125–128.
10. Анфилатов А. А. Индицирование тепловыделения в цилиндре дизеля при работе на метаноле // Молодой ученый. 2015. № 12 (92). с. 128–131.
11. Анфилатов А. А. Обработка полученных результатов исследований дизеля при работе на метаноле // Молодой ученый. 2015. № 12 (92). с. 134–136.
12. Анфилатов А. А. Объемное содержание оксидов азота в дизеле при работе на дизельном топливе и метаноле // Молодой ученый. 2015. № 12 (92). с. 136–139.
13. Анфилатов А. А. Влияние применения метанола на мощностные и экономические показатели дизеля // Молодой ученый. 2015. № 13 (93). с. 73–76.
14. Анфилатов А. А. Изменение массовой концентрации оксидов азота в дизеле при работе на метаноле // Молодой ученый. 2015. № 13 (93). с. 76–79.
15. Анфилатов А. А. Изменение мощностных и экономических показателей дизеля при работе на метаноле // Молодой ученый. 2015. № 13 (93). с. 79–82.
16. Анфилатов А. А. Массовая концентрация оксидов азота в дизеле при работе на дизельном топливе и метаноле // Молодой ученый. 2015. № 13 (93). с. 82–85.
17. Анфилатов А. А. Мощностные и экономические показатели дизеля при работе на дизельном топливе и метаноле // Молодой ученый. 2015. № 13 (93). с. 85–87.
18. Лиханов В. А., Гребнев А. В., Бузмаков Ю. Г., Скрябин М. Л. Улучшение эффективных показателей дизеля с промежуточным охлаждением наддувочного воздуха при работе на природном газе // Тракторы и сельхозмашины. 2008. № 6. С. 19–21.
19. Лиханов В. А., Гребнев А. В., Бузмаков Ю. Г., Скрябин М. Л. Улучшение токсических показателей дизеля с промежуточным охлаждением наддувочного воздуха при работе на природном газе // Тракторы и сельхозмашины. 2008. № 7. С. 6–7.
20. Скрябин М. Л. Разработка программы стендовых исследований газодизеля с промежуточным охлаждением надувочного воздуха // Современная наука: актуальные проблемы и пути их решения. 2015. № 4 (17). С. 53–55.
21. Скрябин М. Л. Особенности горения капли дизельного топлива в турбулентном потоке метано-воздушной смеси в цилиндре газодизеля // Современная наука: актуальные проблемы и пути их решения. 2015. № 4 (17). С. 56–59.
22. Скрябин М. Л. Исследование мощностных и экономических показателей газодизеля с промежуточным охлаждением надувочного воздуха // Современная наука: актуальные проблемы и пути их решения. 2015. № 4 (17). С. 59–62.
23. Скрябин М. Л. Влияние угла опережения впрыскивания топлива на экологические показатели газодизеля с промежуточным охлаждением надувочного воздуха // Современная наука: актуальные проблемы и пути их решения. 2015. № 4 (17). С. 62–65.
24. Скрябин М. Л. Снижение дымности отработавших газов дизеля 2Ч 10,5/12 // Молодой ученый. 2015. № 11 (91). С. 430–433.
25. Скрябин М. Л. Расчет содержания оксидов азота в цилиндре дизеля 4ЧН 11,0/12,5 в зависимости от изменения угла поворота коленчатого вала // Молодой ученый. 2015. № 11(91). С. 433–436.
26. Скрябин М. Л. Влияние установочного угла опережения впрыскивания топлива на токсичность отработавших газов дизеля 4ЧН 11,0/12,5 // Молодой ученый. 2015. № 11(91). С. 436–439.
27. Скрябин М. Л. Влияние применения метаноло-топливной эмульсии на содержание оксидов азота в отработавших газах 4Ч 11,0/12,5 в зависимости от изменения частоты вращения // Молодой ученый. 2015. № 11(91). С. 439–442.
28. Скрябин М. Л. Влияние применение метанола на дымность отработавших газов дизеля 2Ч 10,5/12 // Молодой ученый. 2015. № 11(91).С. 445–448.
29. Скрябин М. Л. Влияние применения метанола с двойной системой топливоподачи в дизеле 2Ч 10,5/12,0 на показатели процесса сгорания и показатели сажесодержания // Молодой ученый. 2015. № 11(91). С. 442–445.
30. Скрябин М. Л. Влияние применения природного газа на общую токсичность дизеля 4ЧН 11,0/12,5 с ПОНВ в зависимости от изменения частоты вращения коленчатого вала // Молодой ученый. 2015. № 12(92). С. 323–326.
31. Скрябин М. Л. Влияние применения природного газа на экологические показатели дизеля 4ЧН 11,0/12,5 при работе на частоте вращения максимального крутящего момента // Молодой ученый. 2015. № 12(92). С. 312–314.
32. Скрябин М. Л. Влияние применения природного газа на эффективные показатели дизеля 4ЧН 11,0/12,5 в зависимости от изменения частоты вращения коленчатого вала // Молодой ученый. 2015. № 12(92). С. 320–323.
33. Скрябин М. Л. Особенности расчета констант скорости реакций термической диссоциации в цилиндре дизеля // Молодой ученый. 2015. № 12(92). С. 303–306.
34. Лиханов В. А. Улучшение эксплуатационных показателей тракторных дизелей путем применения альтернативных топлив. Автореферат диссертации на соискание ученой степени доктора технических наук / Санкт-Петербург, 1999.
35. Лиханов В. А. Улучшение эксплуатационных показателей тракторных дизелей путем применения альтернативных топлив. Диссертация на соискание ученой степени доктора технических наук / Киров, 1999.
36. Лиханов В. А., Фоминых А. В., Копчиков В. Н. Работа дизеля на метаноле и рапсовом масле // Тракторы и сельхозмашины. 2015. № 1. С. 3–5.
37. Лиханов В. А., Копчиков В. Н., Фоминых А. В. Влияние углов опережения метанола и метилового эфира рапсового масла на образование оксидов азота в цилиндре дизеля // Транспорт на альтернативном топливе. 2015. № 3 (45). С. 51–54.
38. Лиханов В. А., Полевщиков А. С. Определение оптимальных углов опережения впрыскивания топлив при работе дизеля на этаноле // Транспорт на альтернативном топливе. 2014. № 5 (41). С. 62–64.
39. Лиханов В. А., Полевщиков А. С. Особенности развития топливных факелов в цилиндре дизеля при работе дизеля на этаноле // Транспорт на альтернативном топливе. 2013. № 1 (31). С. 62–65.
40. Исследование рабочих процессов в цилиндре газодизеля 4Ч 11,0/12,5. Монография / В. А. Лиханов [и др.]; под общ. ред. В. А. Лиханова. Киров, 2004.
