Логическая икомпонентная архитектура системы.

АС «Электронный вуз» (рис.1.) является составной частью автоматизированной системы управления «ВУЗ» и должен обеспечивать взаимодействие удаленных участников образовательного процесса по следующим вопросам:

− Дистанционный прием документов на поступление в университет;

− Оформление направлений на пересдачу студентами задолженностей;

− Оформление заявок на выдачу справок;

− Предоставление информации о расписании занятий, консультаций и экзаменов, рейтинге;

− Предоставление организационной информации вуза и другие услуги предоставляемые в электронной форме.

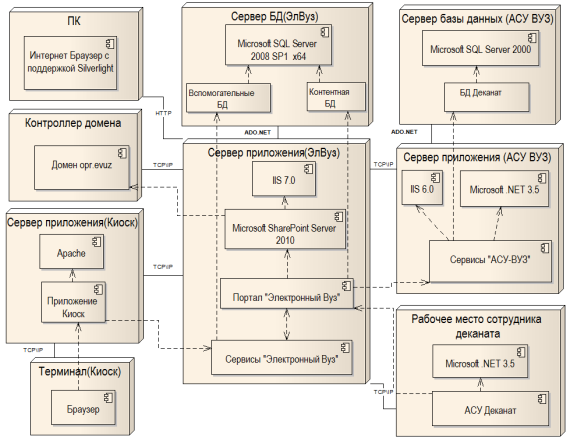

Рис. 1. Диаграмма развертывания АС «Электронный вуз»

На рис. 2 представлена схема взаимодействия участников процесса с использованием системы «Электронный ВУЗ». Данное взаимодействие обеспечивается посредством организации личных кабинетов пользователей, которые позволяют передавать информацию, характеризующую конкретного пользователя, и/или предоставлять доступ к индивидуальной информации, характеризующей конкретного пользователя в АСУ «ВУЗ». Функциональность личного кабинета пользователя определяется его ролью в образовательном процессе: абитуриент, студент, представитель студента (абитуриента), преподаватель.

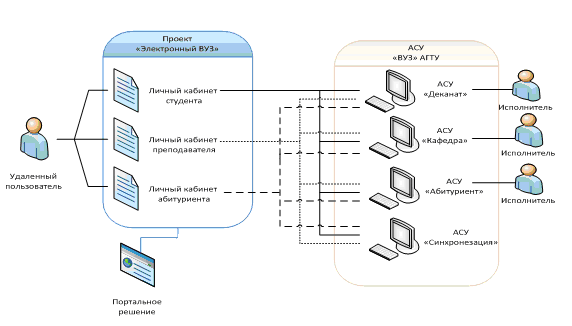

Рис. 2. Схема взаимодействия «Электронного ВУЗа» и АСУ «ВУЗ»

На рис. 3. представлена функциональная структура портального решения «Электронный университет», на которой отражаются основные группы определенных для него задач:

− предоставление интерфейса взаимодействия пользователя с различными компонентами АСУ «ВУЗ» в рамках определенной функциональности;

− предоставление доступа к интерфейсам взаимодействия с АСУ «ВУЗ»;

− предоставление интерфейса доступа к личным кабинетам пользователя.

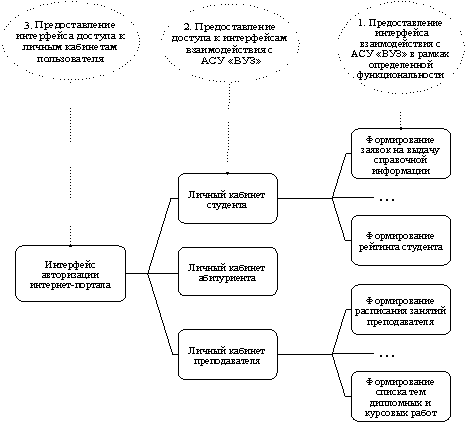

Рис. 3. Функциональная структура портального решения «Электронный университет»

АС «Электронный университет» позволит сделать университет доступным для всех категорий граждан вне зависимости от их физических возможностей и степени социальной адаптации.
