В работе Витрувия «10 книг об архитектуре» упоминается около 15 солнечных часов, но нет ни одного рисунка. В данной работе предпринята попытка собрать изображения этих солнечных часов с дополнительными комментариями.

Ключевые слова: гномон, солнечные часы, Витрувий, гномоника.

Вопрос о солнечных часах древности недостаточно проработан в исторической литературе, однако этот вопрос важен в плане определения мировоззрения древней грекоримской цивилизации. Самый большой перечень солнечных часов приведен в работе Витрувия «10 книг об архитектуре», но там нет рисунков этих солнечных часов и об их виде приходится догадываться, при этом возникают разночтения. Так как полного набора рисунков ни в одной работе не найдено, то в этой работе предпринята попытка рассмотреть изображения всех упоминаемых Витрувием солнечных часов.

Гномон (gnomon)

Витрувий пишет: «Устройство солнечных часов обязано божественному разуму изобретателей и вызывает большое удивление у наблюдающих так как равноденственная тень гномона бывает разной величины, — одной в Афинах, другой в Александрии, третьей в Риме …» [1, с.159]

1.                 Полукружие (Hemicyclium), выдолбленно в призме и срезанное по высоте наклона, изобретено, халдеем Беросом; (ранее -550г. до н. э. так как солнечные часы уже были у Анаксимандра-610–547)

2.                 Диск на плоскости (discum in planitia); он же (Беросс?) (ранее -550 до н. э.)

3.                 Чашу / полушарие (scaphen) изобрел Аристарх Самосский, (ок.-250 до н. э.)

4.                 Паутину (arachnen) — астроном Евдокс, (около -350г. до н. э.)

5.                 Паутина (arachnen)(полу сферическую?);Аполлоний (ок. 250 до н. э.)

6.                 Постамент с углублением (plinthium sive lacunar), Скопин Сиракузский; (около -250 до н. э.)

7.                 Столб с помпоном (προς τα ιστο ρου μενα) — Парменион; (ок. -250 до н. э.)

Г.Дильс утверждает что это часы для всех широт, без обоснования (2, с.164)

Полагаю столб с помпоном более обосновано.

Προς — сверху; Ιστο –столб, мачта; ῥοά — помпон, гранат; μεν — же;

8.                 Полный наклон/все климаты (προς παν κλίμα) — Феодосий (около -100 г. до н. э.) и Андриад;

9.                 Пелекин (pelecinum) Патрокл (Македонянин) изобрел, (ок. -260 до н. э.)

10.             Конус (conum) — Дионисодор (предположительно около -250 до н. э.)

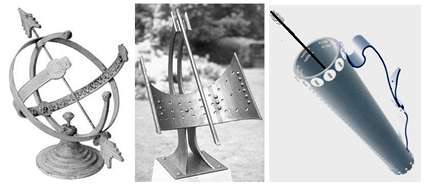

11.             Колчан (pharetram) — Аполлоний (предположительно около -250 до н. э.)

Сам колчан

12.             Кон(ическую) паутину (conarachnen) (предположительно около -250 до н. э.)

13.             Конический плинтус (conicum plinthium) (предположительно ок. -250 до н. э.)

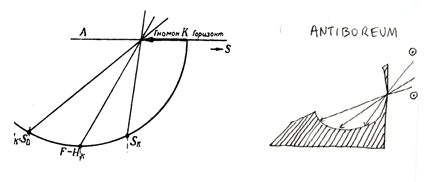

14.             Антиборей (antiboreum).

15.             Дорожные висячие часы (viatoria pensilia).

Витрувий донес до современности много информации о солнечных часах его времени. Однако еще много не определенного в данном вопросе, которое иногда проясняется при раскопках.

Литература:

1.      Витрувий. Десять книг об архитектуре М.: Всесоюзная Академия Архитектуры 1936 г.

2.      Дильс Г. Античная техника М. Л.: ОНТИ 1934г.
