В статье приводятся результаты исследования инфракрасной радиации лошадей якутской и чистокровной верховой пород в сравнительном аспекте в условиях криолитозоны с использованием программного пакета «Иртис 2000».
Ключевые слова:программный пакет «Иртис 2000», измерение инфракрасной радиации лошадей.
Исследования проводились на левадах конно-спортивного комплекса ФГБОУ ВПО «Якутская государственная сельскохозяйственная академия». Были исследованы инфракрасная радиация лошадей якутской и чистокровной верховой пород.
Съёмку термограмм производили тепловизором «Иртис-2000» (сертификат № 13378 госреестре). Термограммы обработаны и анализированы с использованием программного пакета «Иртис 2000» компании IR Preview.
Чувствительность на 30ºС указанной модели составляет 3–5 (8–12) мкм. Рабочие температуры от -40°С до +200°С(+1700°С). При исследованиях в ветеринарии и зоотехнии особое значение приобретает быстрота сканирования тепловизором, т. к. добиться длительной неподвижности животного сложно. Время сканирования кадра 1,5 (0,6) сек.. Точность измерений ±1 % или ±1°С. Диапазон расстояний отчетливой фокусировки от 30 см и более (табл.№ 1).
Таблица 1
Техническая характеристика тепловизора «Иртис2000»
|
1. |
Инфракрасный приемник |
InSb (HgCdTe) |
|
2. |
Чувствительность на 30°С |
3–5 (8–12) мкм |
|
3. |
Диапазон измерений |
0,05°С |
|
4. |
Точность измерения |
±1 % или ±1°С |
|
5. |
Рабочие температуры |
-40°С -+200°С(+1700°С) |
|
6. |
Пространственное разрешение |
Менее 2 мрад |
|
7. |
Поле зрение камеры |
25 Х 20 град. |
|
8. |
Разрешение кадра |
256 (512) Х 256 |
|
9. |
Время сканирования кадра |
1,5 (0,6) сек. |
Информация о распределении температуры на поверхности тела визуализируется на экране тепловизора в виде цветовой сканограммы. Различные цвета соответствуют различным температурам.
Прежде чем приступать к тепловизионному исследованию, животное необходимо адаптировать к температуре окружающей среды. У животных оптимальным временем адаптации может занять более 20–30 мин из-за шерстного покрова. В помещении при термографическом исследовании должно быть закрытым, с постоянной температурой 20–22°С [1,2,3].
Минимальный размер объекта, температуру которого можно измерить, зависит от дистанции между тепловизором и объектом. Наибольшее разрешение (минимальное расстояние между соседними точками исследуемого объекта, которые на термограмме соответствуют двум соседним пикселям) достигается при размещении прибора в 30 см от исследуемого объекта и составляет 0,5 мм.
Файлы зарегистрированных термограмм с помощью картридера легко переносятся в компьютер для дальнейшей обработки. Получаемые термограммы анализируются при помощи программного пакета «Иртис-2000».
Мы изучали теплоизлучение в сравнительном аспекте у якутской и чистокровной верховой пород лошадей.(Термограммы № 1 и № 2).

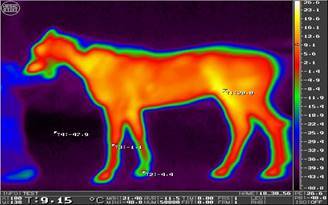

Рис. 1. Теплограмма якутской лошади
Рис. 2. Теплограмма чистокровной верховой лошади
Инфракрасная съемка производилась при следующих температурах: –28ºС и –39,5ºС.
При анализе термограмм № 1 и 2 во всем диапазоне отрицательных температур окружающей среды отмечаются значительные различия в температуре на разных участках тела лошадей обеих пород. При этом у чистокровной верховой лошади высокая температура отмечается на участках с развитой мускулатурой — шея, лопатка, бедро, голень. Максимальную температуру имеет бедро, где наиболее развиты мышцы у скаковой лошади.
Таблица 1
Данные инфракрасной радиации лошадей
|
Участки тела |
Чистокровная верховая (М±m) (n=3) |
Якутская порода (М±m) (n=3) | ||
|
-38º и -39,5 ºС |
-28 ºС |
-38º и -39,5 ºС |
-28 ºС | |
|
Голова |
6,6±0,70 |
6,0±0,98 |
-12,3±0,7 |
-12±1,8 |
|
Шея |
18,2±0,61 |
18,5±0,31 |
-21,1+1,5 |
-13,2±1,5 |
|
Туловище |
6,2±0,95 |
6,1±0,88 |
-25,2±2,6 |
-10±2,1 |
|
Лопатка |
13,1±0,91 |
12,6±0,69 |
-24,7±1,7 |
-6,3±0,9 |
|
Предплечье |
9,6±0,76 |
9,2±0,73 |
-21,8±1,4 |
-9,8±1,2 |
|
Пясть |
3,2±0,47 |
3,5±0,33 |
-13,5±0,4 |
-14,5±1,1 |
|
Бедро |
21,0±0,23 |
20,0±0,42 |
-15,3±2,8 |
-7,9±2,2 |
|
Голень |
15,2±0,62 |
15,4±0,67 |
-14,1±2,0 |
-12±0,6 |
|
Плюсна |
4,0±0,44 |
4,2±0,74 |
-13,8±1,9 |
-18,2±0,5 |
На термограммах визуально видно, что теплопотеря излучением у генетически не адаптированной к экстремальным условиям чистокровной верховой лошади велико по сравнению с эволюционно приспособленной якутской породой.
Таким образом, измерение потери тепла инфракрасной радиацией лошадьми тепловизором и обработка программным пакетом «Иртис 2000» компании IR Preview очень удобны и информативны.
