В работе представлена программа по применению оборудования для стендовых исследований дизелей размерностей 4Ч 11,0/12,5 и 4ЧН 11,0/12,5 при работе на компримированном природном газе с рециркуляцией отработавших газов.

Ключевые слова: дизель, газодизель, природный газ, рециркуляция отработавших газов, стендовые исследования.

С целью перевода дизелей для работы на компримированном природном газе (КПГ) и применения рециркуляции отработавших газов (РОГ) в Вятской государственной сельскохозяйственной академии на базе кафедры тепловых двигателей, автомобилей и тракторов под научным руководством профессора Виталия Анатольевича Лиханова [1–8] был осуществлен подбор и монтаж оборудования для проведения стендовых исследований [9–12].

В качестве загрузочного устройства при испытаниях дизеля применялся электротормозной стенд SAK-N670 с балансирной маятниковой машиной (рис. 1).

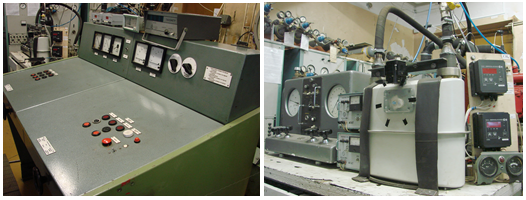

Рис. 1. Общий вид тормозного стенда SAK-N670 и применяемого оборудования

Установка оборудовалась необходимым измерительным оборудованием и приборами. Частота вращения коленчатого вала дизеля измерялась с помощью электронного цифрового тахометра ТЦ-1. Расход основного топлива определялся с помощью электронного расходомера АИР-50. Время опыта измерялось с помощью электронного секундомера. Расход газа определялся объемным способом с помощью газового расходомера ГФК-6 с модернизизированной системой отсчета на базе счетчика МЭС-66. Расход воздуха, потребляемого дизелем, определялся с помощью газового счетчика РГ-400, установленного перед впускным ресивером и счетчиком импульсов МЭС-66. Для индицирования процесса сгорания в цилиндре дизеля применялся электропневматический индикатор МАИ-5А (рис. 1) [13–17].

Двухступенчатый газовый редуктор для снижения давления газа монтировался непосредственно рядом со счетчиком для измерения расхода газа. Здесь же располагался фильтр с электромагнитным клапаном для обеспечения безаварийной работы и управляемый с пульта управления. Давление рециркулируемых и ОГ, разряжение во впускном трубопроводе до и после смесителя-дозатора измерялось с помощью U-образных жидкостных манометров. Влажность и барометрическое давление окружающего воздуха измерялись психрометром и барометром-анероидом. Температура окружающего воздуха и температура топлива измерялись ртутными термометрами. Температура рециркулируемых и ОГ дизеля замерялась с помощью хромель-алюмелевых термопар. В качестве вторичного прибора применялся логомер М-64 для ОГ и электронный цифровой вольтметр Ф-4202 для рециркулируемых газов [18–24].

Для проведения стендовых испытаний на природном газе бала использована передвижная заправочная станция на базе тракторного прицепа 2ПТС-4 (рис.2).

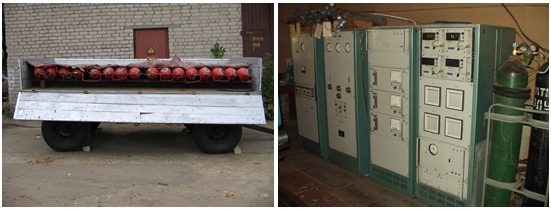

Рис. 2. Общий вид передвижной заправочной станции для КПГ и системы газового анализа АСГА-Т

Отбор проб отработавших газов производился газозаборниками системы АСГА-Т (рис. 2), установленными на выпускном трубопроводе двигателя. Дымность отработавших газов измерялась с помощью дымомера «BOSCH — EFAW — 68A». Регулировка и проверка топливного насоса осуществлялась на бестормозном стенде для испытаний топливной аппаратуры КИ-22205. Регулировка и проверка форсунок проводилась на стенде для проверки форсунок КИ-3333 [25–30].

В результате подбора оборудования были проведены стендовые исследования для перевода дизелей 4Ч 11,0/12,5 для работы на КПГ с РОГ и 4ЧН11,0/12,5 для работы на КПГ.
