В схемотехнике ждущий мультивибратор или одновибратор без перезапуска характеризуется определённой длительностью выходного сигнала, не зависящей от длительности входного сигнала. Проведем проектирование схемы подобного функционального узла на программируемой интегральной схеме в бесплатно распространяемой среде Xilinx ISE Design Suite.

Для проектируемой схемы одновибратора нажатие кнопки (цепь «Button» на рис.1) определяется всегда, и не зависит от длительности нажатия, таким образом, любое изменение уровня входного сигнала приводит к срабатыванию устройства, причём срабатывание происходит непосредственно в момент нажатия кнопки.

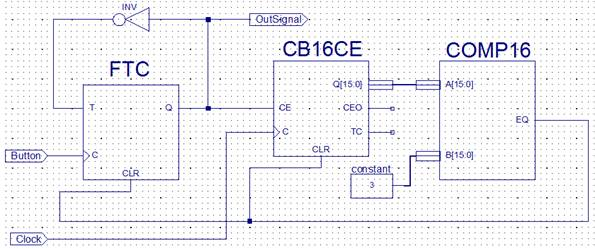

Рис. 1. Модель одновибратора без перезапуска в среде Xilinx ISE Design Suite

При восходящем фронте импульса, на T-триггере (компонент FTC) происходит инверсия выходного сигнала, означающая начало работы устройства в целом и запрещающая работу T-триггера. Далее происходит задержка сигнала, зависящая от значения находящегося в компоненте constant, эдакая аналогия процесса заряда конденсатора. При окончании задержки происходит сброс счётчика и T-триггера, на выходе логическая единица сменяется нулём.

Рис. 2. Результаты симуляции

Временные диаграммы, приведенные на рис.2 отчётливо показывают, что длительность выходного сигнала не зависит от длительности и количества входных сигналов, приходящих в процессе работы одновибратора.
