Введение
Современные САПР цифровых систем (ЦС) предоставляют наряду с возможностью схематического проектирования, разработку ЦС при помощи языков аппаратного проектирования (HDL). К числу достоинств разработки ЦС с использованием языков аппаратного проектирования относят:
ü сокращение времени цикла разработки и производства конечного устройства;
ü гибкие возможности устранения возможных ошибок в процессе проектирования;
ü возможность применения сторонних или ранее разработанных аппаратных модулей;
ü легкость при формировании сводной документации устройства для стандартов описания по ISO9001 и специфическим внутренним стандартам документирования организации заказчика/разработчика.
Наряду с преимуществами использования вариативных методов проектирования, современные САПР ЦС позволяют, в зависимости от потребностей заказчика, реализовать ЦС на основе устройств на «жесткой логике», интегральной схеме (ИС) не способной менять собственную логическую организацию, или используя программируемые логические интегральные схемы (ПЛИС), ИС с программируемой логической организацией. ПЛИС обладают следующими преимуществами перед ИС на «жесткой логике»:
ü высокое быстродействие (до 700 МГц);
ü возможность перепрограммирования в конечном устройстве;
ü высокая степень интеграции, за счет разработки ЦС на одном кристалле;
ü возможность малосерийного производства специализированных ЦС.
Таким образом, разработка ЦС с использованием ПЛИС средствами языков аппаратного проектирования актуальна уже сегодня [2].
Реализация микропроцессора STACK CPU
Рассмотрим случай разработки вычислительного устройства (ВУ) на примере cтекового микропроцессора в САПР WEB ISE 11.1 на отладочной плате DIGILENT NEXYS 2 с ПЛИС Spartan 3E-500.

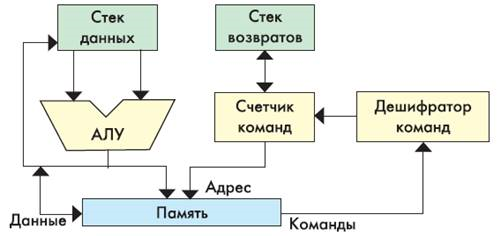

Рис. 1. Блок-схема стекового микропроцессора
Стековым процессором называется процессор, в качестве источника операндов и назначения результатов команд, исполняемых арифметически-логическим устройством (АЛУ) используется стек, а не регистр. Стек (англ. stack — стопка) — структура данных с методом доступа к элементам LIFO (англ. Last In — First Out, «последним пришел — первым вышел». При использовании стека машинная команда процессора не требует указания источника операндов и назначения (в канонической стековой архитектуре) в машинной команде, что позволяет применять для программирования стекового микропроцессора 0-операндные команды [1]. Применение 0-операндных команд в сочетании с основными особенностями стековой архитектуры процессора дают возможность[3]:
- упростить дальнейшее совершенствование ЦС за счет обработки рабочего слова процессора (упаковка, переупорядочивание и пр.), как на аппаратном, так и на программном уровне (компилятор);
- значительно уменьшить энергопотребление процессора при сохранении высокой производительности (до 40 и более раз), за счет упрощения внутренней архитектуры процессора;
- увеличить плотность кода, что позволяет значительно уменьшить себестоимость ЦС за счет уменьшения объема требуемого ОЗУ и КЭШа команд.
Вышеперечисленные достоинства стали причинной широкого применения стековых микропроцессоров во встраиваемых высокопроизводительных системах реального времени (системы, реагирующие в предсказуемое время на непредсказуемое появление внешних событий). Недостатком стековой архитектуры является сложная модель программирования, требующая высокой квалификации программиста.
За основу стекового микропроцессора был использован проект процессора MSL16 Philip Leong [4], переданный автору в результате личной переписки на правах любых модификаций. Исходный проект был перепрофилирован с целью более эффективного использования внутренних особенностей семейства ПЛИС Spartan-3e. Был изменен механизм обращения к ОЗУ с целью использования скоростного потенциала синхронного обращения SDRAM. STACK CPU 3 представляет собой процессор:
- с двумя 16-битными стеками данных DS и адреса RS (возврата);
- T-регистр содержащий верхний элемент стека;
- IR-регистр содержащий четыре 4-х битных инструкции для выполнения;
- PC-регистр счетчик команд содержащий адрес следующей команды на исполнение.
Процедура выполнения команды следующая: извлечение элемента из T-регистра и любого из стеков DS или RS, выполнение операции и возврат результата в T. Структура команд позволяет любые четыре команды (за исключение вызова - CALL) упаковать в одно процессорное 16-битное слово и выполнить. Это позволяет значительно увеличить производительность, уменьшить количество обращений к ОЗУ и увеличить плотность кода (число команд на единицу информации).

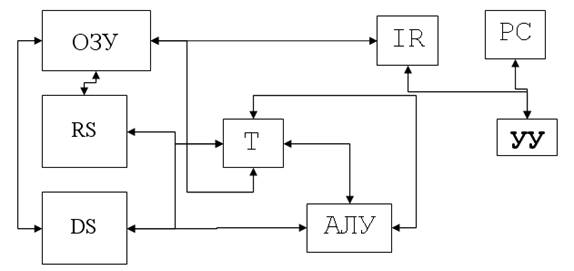

Рис. 2. Структурная схема микропроцессора STACK CPU
Таблица 1
Набор инструкций процессора STACK CPU
|
Мнемоническая форма |
Машинный код |
Описание |
|
NOP |
0000 |
«Холостая» операция |
|
AND |
0001 |
T&=DS, pop DS |
|
XOR |
0010 |
T=T(XOR) DS, pop DS |
|
+ |
0011 |
T+=DS, pop DS |
|
0= |
0100 |
T= -1 if(T==0) else T=0 |
|
LIT |
0101 |
Push T to DS and load a value to T |
|
2DIV |
0110 |
T/=2 |
|
- |
0111 |
T=DS-T, pop DS |
|
DUP |
1000 |
Push T to DS |
|
DROP |
1001 |
Pop DS |
|
GOTO |
1010 |
Jump to T if T!=0 |
|
R> |
1011 |
Pop T to DS, pop RS to T |
|
>R |
1100 |
Pop T to RS, pop DS to T |
|
LOAD(@) |
1101 |
Загрузить из памяти mem[T] в регистр T |
|
SAVE(!) |
1110 |
сохранить в память по адресу mem[T] содержимое T-регистра |
|
SWAP |
1111 |
Поменять местами содержимое T и DS |
|
CALL |
10000 |
PUSH PC to RS, jump to T |
Набор команд соответствует принятому в языке Forth, применяемом при программировании встраиваемых систем реального времени и процессоров цифровой обработки, характеризующийся высокой плотностью и переносимостью кода. Пиковая производительность процессора STACKCPU составляет 85.5 миллиона инструкции или 85.5 MIPS.
Сравнение производительности с ранее разработанными автором микропроцессорами NBITCPU 1-2 [2] и коммерческими процессорами представлено ниже на рис. 3.

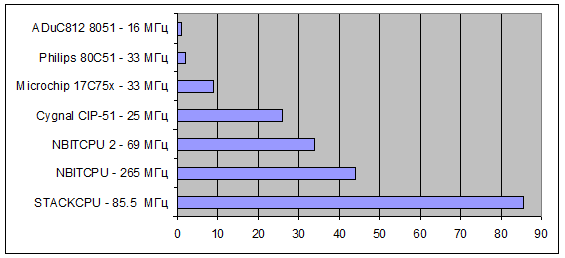

Рис. 3. Сравнение пиковой производительности NBitCpu 1-2, Stack CPU
и других микропроцессоров
В качестве аппаратной основы процессора STACK CPU используется отладочная плата
DIGILENT NEXYS 2 Spartan 3E-500 содержащая:
ü ПЛИС на 500 тыс. логических вентилей;
ü 16 Мбайт ОЗУ фирмы Micron и 16 Мбайт флэш-памяти Intel;
ü кварцевый осциллятор на 50 МГц, так же имеется возможность установки стороннего осциллятора;
ü 8 переключателей, четыре 7-ми сегментных светодиодных дисплея, 4 клавиши, USB-порт с максимальной передачей 38 Мбайт/с, PC/2 порт для подключения клавиатуры или мыши, VGA выход с разрешением 640х480 и 256 цветах, один RS232-порт с максимальная скорость приема/передачи 9600 Кбит/с;
ü разъем Hirose FX-2 для 100 МГц коммутации периферийных элементов;
ü четыре блока Pmod 2х6 контактов для подключения датчиков и устройств управления шаговыми двигателями.
Наличие развитой системы интерфейсов ввода-вывода у DIGILENT NEXYS 2 позволяет на основе процессора STACK CPU реализовать ЦС специального назначения.
Заключение
Таким образом, разработанный в САПР WEB ISE стековый микропроцессор STACK CPU обладает сравнительно большой производительностью, в сочетании с высокой плотностью кода рабочего слова процессора и затратах около 19% логических вентилей кристалла ПЛИС (3 млн. транзисторов). Оценка производительности на отладочной плате NEXYS 2 Spartan 3E-500, подтверждает эффективность разработки ЦС при помощи современных средств аппаратного проектирования, а именно ПЛИС XILINX Spartan 3e-500 и языка аппаратного проектирования VHDL.
Литература
- Каршенбойм И.Г. Стековые микропроцессоры, или новое – это хорошо забытое новое//Компоненты и технологии. 2003. № 9.
- Усатюк В.С. Отчет о создании скалярного микропроцессора с симметричной регистровой архитектурой на основе ПЛИС семейства SPARTAN-3E средствами языка аппаратного проектирования VHDL /В.С. Усатюк // Молодой ученый. ISSN 2072-0297 – 2009. - №6 – стр. 13-16
- Koopman P. Stack Computer: The New Wave. Ellis Horwood, New York, NY, USA, 1989. Режим доступа: [http://www.cs.cmu.edu/ ~koopman/index.html]
- Leong P.H.W.A FPGA Based Forth Microprocessor. Proceedings of the IEEE Symposium on Field-Programmable Custom Computing Machines (FCCM). Napa Valley, California USA, 1998.
