Приведены сведения о закономерностях структурообразования известковых композиций с применением силикатосодержащих наполнителей. Показано, что применение в сухих строительных смесях наполнителя на основе гидросиликатов кальция, синтезированного в присутствии диатомита, позволяет повысить жизнеспособность готового состава.

Ключевые слова:известковые сухие строительные смеси, гидросиликаты кальция, структурообразование, пластическая прочность.

Проведенные ранее исследования позволили установить, что применение наполнителей на основе гидросиликатов кальция (ГСК) позволяют получить известковые сухие строительные смеси с более высокими эксплуатационными свойствами [1,2]. Фазовый состав наполнителя представлен гидросиликатами кальция различной основности [3].

                   В продолжении дальнейших исследований с целью снижения стоимости ГСК и получения низкоосновной формы наполнитель синтезировался из жидкого стекла в присутствии хлорида кальция (CaCl₂) и диатомита при соотношении жидкость-твердая фаза Ж:Т= 2,5:1. Полученная смесь после фильтрации высушивалась при температуре 100⁰С с дальнейшим измельчением до величины удельной поверхности 18629 см²/г. Полученный наполнитель применялся для получения известкового композиционного вяжущего, содержание наполнителя составляло 30 % от массы извести. Для регулирования структурно — механических характеристик известкового композита в рецептуру были введены пластифицирующая добавка Кратасол — ПФМ в количестве 1 % от массы извести, редиспергируемый порошок Neolit P-4400 в количестве 0,5 % от массы извести. Для сравнения в работе применяли зарубежный пластификатор Melflux 2651 F в количестве 1 % от массы извести. В качестве вяжущего использовалась известь-пушонка 2 сорта с активностью 86 %.Определялась пластическая прочность с помощью конического пластометра КП-3. Готовились смеси с равными реологическими характеристиками.

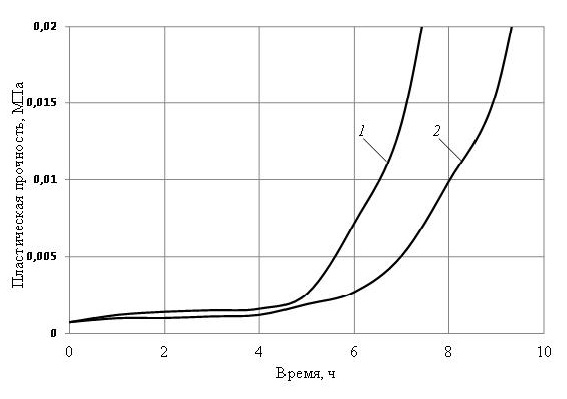

Рис. 1. Изменение пластической прочности известкового теста: 1 — известковое тесто с добавлением ГСК; 2 — известковое тесто с добавлением ГСК+диатомит

Анализ пластограмм свидетельствует, что состав с применением ГСК набирает пластическую прочность быстрее, чем состав с применением наполнителя, синтезированного в присутствии диатомита. В возрасте 2 часов с момента затворения пластическая прочность составляет у известкового теста с ГСК τ = 0,00099 МПа (рис.1, кривая 1), а у известкового теста ГСК+диатомит τ =0,0012 МПа (рис.1., кривая 2). Это свидетельствует, что добавление ГСК приводит к более раннему структурообразованию, чем при добавлении наполнителя, синтезированного в присутствии диатомита. Однако в возрасте 28 суток прочность при сжатии R_сж известкового композита на основе состава с применением наполнителя, синтезированного в присутствии диатомита, выше и составляет R_сж=4,75 МПа, в то время как у композита с наполнителем. Синтезированным по традиционной технологии, — R_сж=3,675 МПа.

Введение в известковое композиционное вяжущее, полученное при добавлении наполнителя, синтезированного в присутствии диатомита, пластифицирующих добавок Кратасол-ПФМ и Melflux 2651 F в количестве 1 % от массы извести приводит к более замедленному твердению (смеси изготавливались с водовяжущим соотношением В/В, равным=0,717). В возрасте 2 часов с момента затворения пластическая прочность при введении добавки Кратасол-ПФМ составила τ =0,0039 МПа (рис.2, кривая 4), а при добавлении Melflux 2651 F τ =0,0008МПа (рис.2, кривая 3). Пластическая прочность теста на основе композиционного вяжущего составляла τ = 0,0089МПа (рис.2, кривая 2).

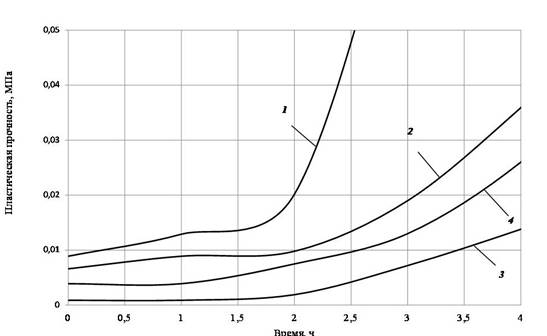

Рис. 2. Изменение пластической прочности известкового теста с добавлением пластифицирующих добавок: 1 — Neolit P-4400 в количестве 0,5 % от массы извести; 2– контрольный состав (с добавлением ГСК+диатомит); 3- Melflux 2651 F в количестве 1 % от массы извести; 4- Кратасол — ПФМ в количестве 1 % от массы извести

Анализ пластограмм свидетельствует, что введение в рецептуру теста на основе известкового композиционного вяжущего редиспергируемого порошка Neolit P-4400 в количестве от массы извести приводит к его более раннему структурообразованию. Уже в возрасте 2 часов с момента затворения пластическая прочность составляет τ =0,0012МПа (рис.2 кривая 1).

Таким образом, применение наполнителя на основе гидросиликатов кальция, синтезированного в присутствии диатомита, в отделочных известковых сухих строительных смесях (ССС) позволяет повысить жизнеспособность приготовленной смеси, увеличить когезионную прочность покрытий на основе ССС.

Литература:

1.         Логанина, В. И. Тонкодисперсные наполнители на основе силикатов кальция для сухих строительных смесей [Текст] / В. И. Логанина, Л. В. Макарова, Ю. А. Мокрушина // Строительные материалы.-2010.-№ 2.-С. 36–40.

2.         Логанина, В. И. Штукатурные составы для реставрационных работ с применением окрашенных наполнителей [Текст] / В. И. Логанина, Л. В. Макарова // Региональная архитектура и строительство.-2009.-№ 1.-С.38–41.

3.         Логанина В. И., Свойства известковых композитов с силикатсодежащими наполнителями [Текст] / В. И. Логанина, Л. В. Макарова, К. А. Сергеева // Строительные материалы. — 2012. — № 3. — С. 30–31.
