Использование вычислительных программных комплексов играют первостепенную роль в развитии методик расчёта [1], а так же экономической эффективности проектирования [2]. Однако при их использовании могут возникнуть ряд проблем, одной из такой проблемы можно считать метод сопряжения пластичных элементов по шарнирной схеме, группа учёных Пензенского государственного университета архитектуры и строительства занимается решением данной проблемой. Существует множество способов, как решать данную проблему, изложим некоторые из них.

Как создать шарнирное опирание монолитной ж/б плиты на стену (Фундаментные блоки или кирпичную)? Создана модель когда плита опирается по контуру на балки (предполагаемые стены заменили балками), нагрузка приложена — 1т и собственный вес, после расчёта по эпюре моментов видно что это жёсткая заделка, а как сделать шарнирное опирание?" — «можно сделать, на мой взгляд, проще.

1-й вариант — задать кирпичную стену с ее характеристиками (жесткость-см. СНиП «Каменные и армокаменные конструкции») в виде КЭ как балки-стенки (т.е 20–30).

2-й вариант — сдвинуть перекрытие на 5см по отношению к примыкающим узлам стены и ввести 55КЭ с нулевыми жесткостями по UX UY UZ (в этом случае при необходимости можно учесть жесткость раствора шва кладки). Шаг узлов я обычно принимаю 0.5–0.6м и вертикальную жесткость 1E6.

Всего хорошего.

Необходимо быть внимательным при выборе КЭ для балок-стенок. Их ориентация в общей системе координат. При необходимости можно через узлы провести вертикальные стержни фиктивной жесткости. При динамических расчетах надо заменить балки-стенки на оболочки.

Для моделирования сопряжение кирпичной стены А, с монолитной плитой. По логике вещей жесткие узлы оставлять нельзя, так как в случае появления несущей кирпичной стены (в виде балки-стенки), если на нижележащем этаже такой стенки нет, то возникает ситуация:

Стена может передавать усилия на плиту, а «удержать» плиту от прогиба нет. Получается некая односторонняя связь, кнопки для которой нет.

В итоге для практических расчетов как с этим поступать? Шарнирное опирание задавать не надо, так как, если посмотреть и сравнить результаты с шарнирами в узлах и без них, то получатся две совершенно одинаковые картины с мизерными моментами в кирпичной стене, то есть они будут практически отсутствовать.

Это происходит, так как модуль упругости бетона во много раз больше модуля кирпича, отсюда и получается шарнир, так как плита во много раз жестче кирпичной стены.

Для решения данной проблемы команда авторов создала несколько расчетных схем на которых и будут представлены варианты возможного моделирования сопряжения пластинчатых элементов по шарнирной схеме.

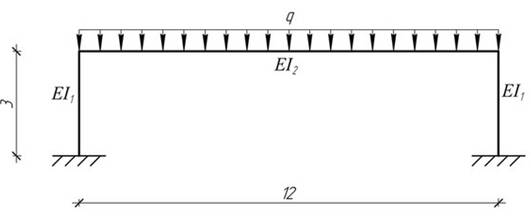

Общий вид расчетной схемы, где q- единичная распределенная нагрузка, представлен на рисунке 1.

Рис.1. Общий вид расчётной схемы

Рис.2. В расчетной схеме используется жесткая заделка

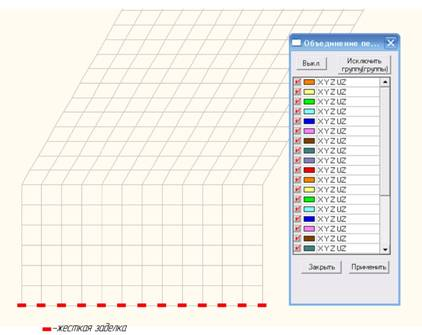

Рис. 3. Объединение и перемешивание смежных узлов

Рис. 4. Моделирование шарнирного соединения с помощью введения дополнительных стержневых элементов с жесткостью эквивалентной жесткости стены, где1 — Плита перекрытия; 2 — Введенные стержневые элементы; 3 — Стены

с

Рис. 5. Моделирование шарнирных сопряжений осуществляется путем задания жесткости крайним элементам плиты перекрытия втри раза большей, чем у самой плиты, где 1- EI₁ =2750000 (т/м²); 2- EI₂=2750000 (т/м²); 3-EI₃=2750 (т/м²); EI₁=EI₂=3EI₃

Рис. 6. Где 1- EI₁ =2750000(т/м²); 2- EI₂ =2750000(т/м²); 3-EI₃= 2750000000 (т/м²); EI₁=EI₂=EI₃

Был произведен расчет, по которому получены характерные эпюры напряжений и деформаций данных расчетных схем. Их анализ будет проводиться в следующих статьях.

Литература:

1.                            Арискин М. В., Гуляев Д. В., Гарькин И. Н., Агеева И. Ю. Современные тенденции развития проектирования в строительстве [Текст] // Молодой учёный (№ 10(45) Октябрь 2012 г.) С.31–33.

2.                            Арискин М. В., Гуляев Д. В., Гарькин И. Н, Агеева И. Ю.. Экономическая эффективность проектирования в комплексе Аllplan по сравнению с существующими CAD-системами [Текст] // Молодой ученый. — 2013. — № 5. — С. 32–35.
