Область технического обслуживания и ремонта коммутационных аппаратов находится в постоянной доработке, что обусловлено динамичным развитием технологий. В данной статье систематизируются актуальные подходы и решения, внедряемые в отрасль с целью повышения эксплуатационных характеристик оборудования [1]. Основное внимание уделяется трем ключевым направлениям: совершенствованию ремонтных методик, внедрению систем управления жизненным циклом и применению интегрированных комплексов мониторинга и диагностики. Анализ указанных направлений позволяет идентифицировать стратегические векторы развития и определить перспективы для дальнейших исследований в области повышения надежности коммутационных аппаратов.
Корректное пространственное расположение коммутационных аппаратов в высоковольтных сетях является критически важным фактором эксплуатационной надежности. Неверный выбор точек установки не только усложняет техническое обслуживание, но и повышает аварийность.
Для решения этой задачи применяется анализ схемных решений распределительных устройств. Методология включает исследование конфигурации сети с учетом расположения подстанций, ЛЭП и трансформаторов. Результатом становится идентификация наиболее уязвимых узлов сети и разработка рекомендаций по оптимизации размещения [2].
Значительный потенциал содержит технология дистанционного управления, реализуемая через специализированные аппаратно-программные комплексы. Этот подход позволяет осуществлять переключения без физического присутствия персонала, повышая оперативность и снижая риски человеческого фактора. Для визуального анализа расстановки оборудования применяются схемы с нанесением конфигурации ЛЭП и ПС 110–500 кВ [3].
Отдельным направлением исследований остается регулирование напряжения, включающее: коррекцию уровня напряжения на электростанциях, использование трансформаторов с РПН и управление перепадами напряжения через перераспределение потоков мощности [4].
Метод диагностики частичных разрядов представляет значительный интерес для оценки состояния различных типов электрооборудования. Наиболее эффективным его применение показало для следующих категорий:
— кабельные линии и сопутствующая арматура;
— комплектные распределительные устройства элегазового типа;
— измерительные трансформаторы тока и напряжения;
— силовые трансформаторы и высоковольтные вводы;
— электрические машины (генераторы и двигатели);
— защитные аппараты (молниеотводы, конденсаторное оборудование).
Схема алгоритма иллюстрирует системный подход к реализации метода диагностики частичных разрядов в практических условиях [5].
Современные подходы к техническому обслуживанию и ремонту коммутационных аппаратов находят применение в различных секторах экономики, включая энергетику, промышленность и транспортную инфраструктуру. Их реализация способствует повышению надежности и эксплуатационной эффективности энергетических систем.
При протекании переменного тока возникает электродинамическая сила, изменяющаяся во времени. Для оценки устойчивости аппарата к механическим воздействиям необходимо определение максимального значения этой силы. На рисунке 1 представлены временные зависимости тока, постоянной и переменной составляющих электромагнитных сил, а также результирующей электродинамической силы [1].
Рис. 1. Повышение эффективности ЭДУ на переменном токе
Ключевые особенности электродинамических сил при переменном токе:
— однополярность воздействия при изменяющейся амплитуде;
— частота колебаний силы, вдвое превышающая частоту сети;
— максимальное значение силы, в два раза превышающее аналогичный показатель для постоянного тока.
В трехфазных системах распределение механических нагрузок имеет специфический характер. Наибольшее воздействие испытывает средняя фаза, однако его величина составляет 0,866 от значения в однофазной системе [2].

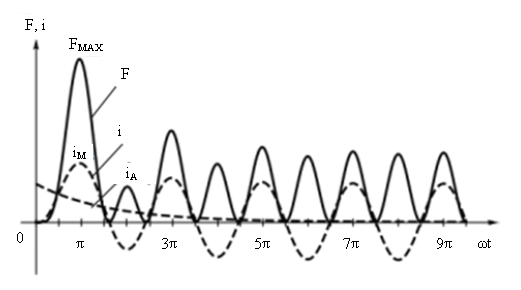

Режим короткого замыкания создает экстремальные механические нагрузки на токоведущую систему, которая представлена на рисунке 2. Помимо теплового воздействия, возникает значительное механическое напряжение, определяемое максимальной силой ударного тока КЗ.
Рис. 2. ЭДУ в однофазной системе переменного тока при КЗ
Электродинамические силы при коротком замыкании способны вызывать механические повреждения элементов аппарата, включая деформацию проводников и изоляторов. Поэтому оценка электродинамической стойкости является обязательным этапом проектирования и эксплуатации коммутационных аппаратов [4].
Внедрение современных методов обслуживания позволяет минимизировать последствия электродинамических воздействий, повысить срок службы оборудования и обеспечить устойчивую работу систем.
Представленные в работе инновационные подходы к техническому обслуживанию и ремонту коммутационных аппаратов демонстрируют значительный потенциал для развития электроэнергетической отрасли. Внедрение современных методик обеспечивает существенное повышение надежности эксплуатации оборудования, что непосредственно влияет на устойчивость и безопасность функционирования энергосистем в целом [3].
Особого внимания заслуживает интеграция систем мониторинга и диагностики, позволяющая перейти к прогнозному обслуживанию и оптимизировать управление жизненным циклом оборудования. Дальнейшее развитие данных технологий представляется перспективным направлением для совершенствования эксплуатационной практики и создания интеллектуальных энергетических систем нового поколения.
Литература:
- Вдовико В. П. Методология системы диагностики электрооборудования высокого напряжения // Электричество, 2010. — 14–20 с.
- Чичев С. И., Калинин В. Ф., Глинкин Е. И. Система контроля и управления электротехническим оборудованием подстанций. Москва: Спектр, 2011. — 139 с.
- Захаров О. Г. Поиск дефектов в релейно-контакторных схемах. Москва: НТФ «Энергопресс», «Энергетик», 2010. — 96 с.
- Сви П. М. Методы и средства диагностики оборудования высокого напряжения. Москва: Энергоатомиздат, 1992. — 240 с.
- Хренников А. Ю., Сидоренко М. Г. Тепловизионное обследование электрооборудования подстанций и промышленных предприятий и его экономическая эффективность // Рынок Электротехники. № 2 (14), 2009. — 96–100 с.
