В статье автор рассматривает процесс проектирования здания архива в программе Renga.

Ключевые слова: государственный архив, BIM , Renga.

Строительная отрасль не стоит на месте и постоянно развивается. За последние 40 лет проектирование зданий кардинально изменилось, появилась возможность выполнять чертежи не от руки, а в специализированных программах.

В последние годы широко распространилось 3Д проектирование. Так использование информационного моделирования значительно облегчает и ускоряет процесс проектирования. Благодаря BIM специалисты могут создавать точные цифровые модели, которые позволяют проводить разнообразные анализы и расчеты на всех стадиях проектирования.

Рассмотрим процесс моделирования здания архива в программе Renga.

Создание осей

Первым этапом моделирования любого здания в программе является — создание координационных осей и уровней. Для создания осей в программе Renga воспользуемся инструментом ось.

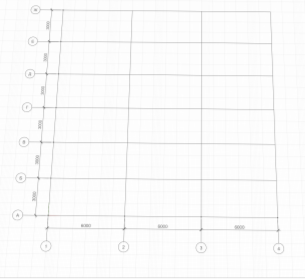

Рис. 1. Координационные оси здания архива

Колонны

Колонны моделируются в Renga инструментам колонна. Для данной модели сечение колонн выбрано 400 х 400 мм. Материал — бетон В25. Разместим колонны 1-го этажа в точках пересечения координационных осей.

Рис. 2. Колонны 1-го этажа здания архива

Стены

Стены в Renga моделируются инструментом стена.

Разместим наружные стены1-го этажа.

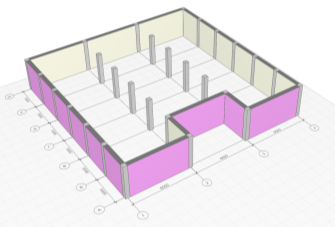

Рис. 3. Наружные стены 1-го этажа здания архива

Аналогичным образом выполним внутренние стены и перегородки.

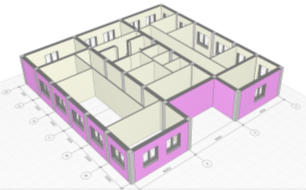

Рис. 4. Стены и перегородки 1-го этажа здания архива

Окна и двери

Окна моделируются инструментом окно. Окно можно создать только в стене. Форма проема окон здания архива — прямоугольная. В проекте окна приняты и алюминиевого профиля с двухкамерными стеклопакетами.

Рис. 5. Окна 1-го этажа здания архива

Двери моделируются инструментом дверь . Дверь также, как и окно можно создать только в стене. Форма проема дверей здания архива — прямоугольная. В проекте приняты 4 различных типа дверей: входная с фрамугой, однопольная распашная, двупольная распашная и созданы двери лифта.

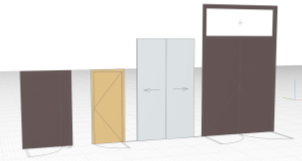

Рис. 6. Типы дверей, используемых в проекте

Рис. 7. Двери 1-го этажа здания архива

Лестницы

Лестницы моделируются с помощью инструмента лестница. В проекте лестницы приняты железобетонными.

В проекте предусмотрено две лестничные клетки, которые обеспечивают доступ рабочему персоналу, и посетителям архива ко всем уровням здания.

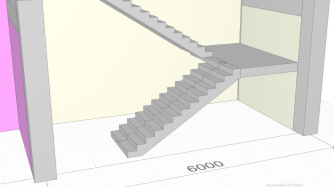

Рис. 8. Лестницы 1-го этажа здания архива

Перекрытие и полы

Перекрытие моделируются инструментом перекрытие. В проекте плиты перекрытия — монолитные железобетонные с армированием. Конструкция перекрытия ригельная с дополнительным армированием в местах концентрации напряжений в приопорной части колонн и примыкания ригелей перекрытия

Не забудем также добавить проемы в перекрытии в местах расположения лестничных клеток и лифтовых шахт. Для моделирования проёмов в перекрытии используем инструмент проем.

Рис. 9. Перекрытие 1-го этажа здания архива

Также инструментом перекрытие выполним моделирование пола первого этажа. Для этого создадим новый многослойный материал. Пол первого этажа состоит из керамогранитных плит, клея, грунтовки, и цементно-песчаной стяжки. Его толщина 55 мм.

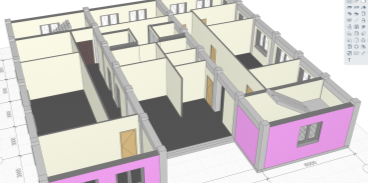

Рис. 10. Пол 1-го этажа здания архива

В итоге был создан первый этаж будущей модели здания архива, аналогичным образом используя ранее рассмотренные инструменты создадим остальные этажи.

Рис. 11. 3Д-виды здания архива

В данной статье был представлен порядок архитектурного моделирования здания архива. Общее время моделирования заняло менее трех часов. Далее необходимо оформить чертежи и проект готов. Практика показала, что использование 3Д-моделирования, по сравнению с 2Д, позволяет значительно ускорить процесс и снизить затраты на него.
