Монолитное строительство — один из самых распространенных способов возведения домов на сегодняшний день. Оно нашло свое применение как в гражданском строительстве, так и в промышленном. Отличается высокой прочностью, долговечностью и способностью создавать криволинейные формы при строительстве. Опалубка является неотъемлемой частью любого монолитного строительства. Существует множество видов опалубки, которые используются в зависимости от сферы применения. Но в этой статье будут описаны современные опалубки для монолитного строительства.

Ключевые слова: строительство, опалубочные системы, монолитное строительство, бетон, новые технологии.

Monolithic construction is one of the most common types of house construction today. It has found its application in both civil and industrial construction. It is characterized by high strength, durability and the ability to create curved shapes during construction. Formwork is an integral part of any monolithic construction. There are many types of formwork that are used depending on the field of application. But this article will talk about modern formwork for monolithic construction.

Keywords: construction, formwork systems, monolithic construction, concrete, new technologies.

Опалубочные системы — это пространственная конструкция, которая служит для формирования бетонной массы, после застывания и набора проектной прочности которой, образуя монолит. Опалубки используют для возведения колонн, плит перекрытия, стен, сложных криволинейных архитектурных конструкций и т. д [1].

По видам опалубка подразделяется на:

— крупнощитовую опалубку;

— объемно-переставную опалубку;

— скользящую опалубку.

Крупнощитовая опалубка представляет собой комплект крупных щитов, а также соединительных и крепежных элементов. Такие щиты способны выдерживать технологические нагрузки без дополнительной опоры. Зачастую их изготавливают под размер стены или перекрытия. Такая опалубка может быть использована до 20 раз, в зависимости от типа конструкции. Каркас такой опалубки выполнен из металла, палуба бывает либо металлическая, либо из водостойкой фанеры.

Крупнощитовую опалубку монтируют в два этапа, которые включают в себя:

1. Установка арматурного каркаса.
2. Монтаж опалубки. Щиты проектной длины надёжно скрепляют между собой замками и стяжками.
3. Установка подкосов.
4. Крепление подмостей.

Преимущества такого типа опалубки: она универсальна, сборка и разборка ее не требует особых усилий и стоит она значительно меньше других видов опалубки. На сегодняшний день она самая востребованная среди гражданских и промышленных объектов [2]. Визуальное представление крупнощитовой опалубки представлено на рис. 1.

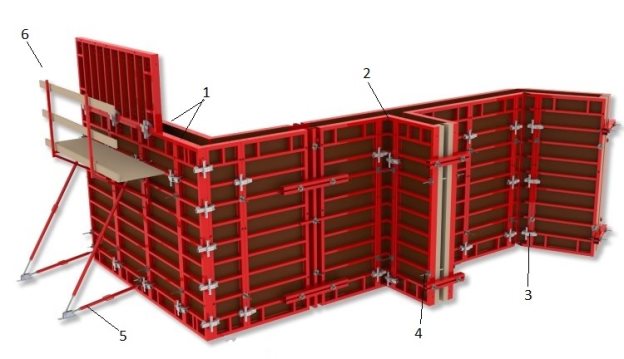

Рис. 1. Крупнощитовая опалубка: 1 — щит, 2 — угловой щит, 3 — замок соединений щитов, 4 — стяжка, 5 — подкос, 6 — подмости для бетонирования

Объемно- переставная опалубка — это элементы секций в виде букв «П» и «Г», которые собираются в единую конструкцию [3]. Особенность этого вида опалубки в возможности бетонирования одновременно горизонтальных и вертикальных участков. Этот тип опалубки широко используется в основном для бетонирования поперечных несущих стен и монолитных перекрытий в жилых и гражданских зданиях. Укомплектован внешними и внутренними щитами, приводными станциями и закреплёнными на рамах домкратами, с помощью которых осуществляется перемещение опалубки на следующую отметку. Монтаж такой опалубки прост, и осуществляется следующим образом [4]:

1. Установка секций опалубки.
2. Осуществление выверки горизонтальности верхней палубы. Для этого используют домкраты.
3. Установка последующих секций. Между устанавливаемыми секциями укладываются специальные прокладки для максимально плотного соединения элементов, далее их плотно затягивают замковыми соединениями.
4. Установка пространственных каркасов.
5. Укладка бетонной смеси.

Объёмно-переставную опалубку применяют в зданиях, где высота каждого этажа не больше 3,3 метра, а толщина стены не превышает 16 сантиметров. Такой вид опалубки является высоко технологическим процессом и для него необходимо использование труда профессиональных рабочих. Визуальное представление крупнощитовой опалубки будет представлено на (рис. 2).

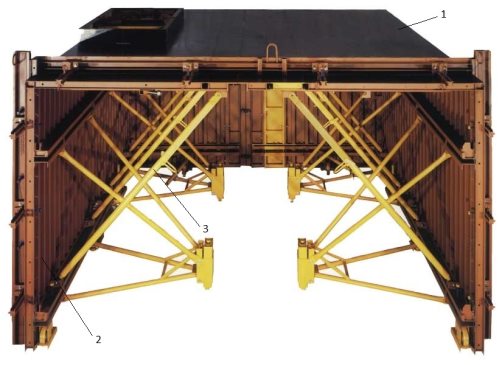

Рис. 2. Объемно- переставная опалубка: 1 — горизонтальный щит, 2 — боковой щит, 3 — регулируемый подкос

Скользящая опалубка состоит из двух параллельных щитов, с постоянным или переменным поперечным сечением. Такая конструкция состоит из опалубочных щитов, направляющих стержней и подъёмного механизма. Щиты фиксируются к домкратной раме и домкратным стержням, над ними устанавливается домкрат. После закрепления конструкции, устанавливают армирование и укладывают бетонную смесь с вибрационным уплотнением. В ходе бетонирования эти щиты медленно, но непрерывно поднимаются вверх с помощью гидравлических домкратов в строго вертикальном направлении. Их скорость составляет около 300- 600 мм/час [5].

К преимуществам такого вида опалубки относится высокая скорость выводимости, так как процесс идет непрерывно, без перемещения опалубки на следующий уровень. Также нет необходимости в выравнивании и снятии опалубки, так как это происходит на начальной стадии при настройке всей опалубочной системы.

К минусам такой системы можно отнести высокую стоимость доставки и монтажа скользящей опалубки, непрерывный график подачи бетонной смеси. Такой вид бетонирования эффективен только при больших объемах работ. Визуально крупнощитовая опалубка представлена на рис. 3.

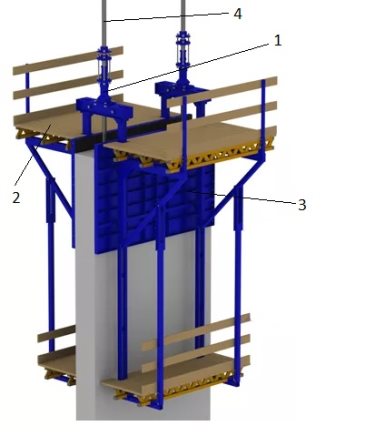

Рис. 3. Скользящая опалубка: 1 — гидравлический домкрат, 2 — рабочий настил, 3 — щиты опалубки, 4 — стержень домкрата

Опалубка — это неотъемлемая часть монолитного строения. Она выполняет ключевые функции строительства: формирование необходимой геометрии, придание устойчивости бетонной смеси, сокращает временные затраты, не требует последующего выравнивания стен и т. д.

Литература:

1. Абрамян С. Г, Ахмедов А. М. Современные опалубочные системы : учебное пособие. Волгоград : ВолгГАСУ, 2015. С. 15–40.
2. Шмит О. М., Опалубки для монолитного бетона. C. 40–53.
3. Виды опалубки. URL: https://elba-stroi.ru/blog/vidi-opalubki-dlya-monolitnogo-stroitelstva/ (дата обращения 01.05.2025)
4. Опалубки при монолитном строительстве. URL: https://kaliningradstroy.com/vidy-opalubki (дата обращения 05.05.2025)
5. Монтаж опалубок. URL: https://www.opalubka.pro/o-kompanii/stati/montazh-opalubki/ (дата обращения 10.05.2025).
