Вентиляция зрительных залов играет ключевую роль в создании безопасных условий для посетителей и обеспечения их комфортного прибывания. В проектировании культурно-общественных объектов наблюдается популяризация к использованию вытесняющей вентиляции, которая позволяет обеспечивать высокое качество воздуха при минимальном ресурсном энергопотреблении. Вытесняющая вентиляция основана на принципе подачи свежего воздуха с нижней части помещения, в верхнюю, что позволяет более эффективно управлять температурой и влажностью воздуха, улучшая общий микроклимат. В соответствии с СП 60.13330.2020 «Вентиляция и кондиционирование воздуха», проектирование вентиляционных систем общественных зданий должно учитывать как технические, так и санитарные требования к воздухообмену.

Ключевые слова: вытесняющая вентиляция, зрительный зал, воздухообмен, инженерные системы, проектирование, театр.

Принцип работы вытесняющей вентиляции

Вытесняющая система подает свежий воздух с низкой точки зала, а затем загрязнённый воздух выталкивается через верх. Данный принцип проиллюстрирован на рис. 1.

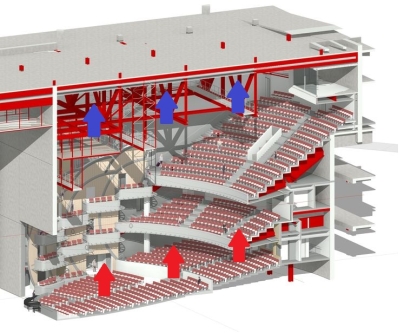

Рис. 1. Принцип работы вытесняющей вентиляции [3]

Это способствует созданию однородного потока воздуха и предотвращению образования зон застоя. Воздухораспределительные устройства, такие как диффузоры и решетки, расположены таким образом, что минимизируют возможность возникновения сквозняков, для комфортного прибывания в зрительном зале. Согласно СП 60.13330.2020 , проектирование воздухораспределительных устройств должно учитывать как распределение температурных потоков, так и условия для предотвращения сквозняков.

Проектирование вытесняющей вентиляции

При проектировании вытесняющей вентиляции зрительного зала важнейшими параметрами по моему мнению являются количество зрителей, тип помещения, а также требования к воздухообмену и температурному режиму. Расчет воздухообмена основан на нормативах, учитывающих плотность зрителей, ожидаемую активность и степень загрязнения воздуха. Установленные диффузоры должны обеспечить равномерное распределение воздуха, избегая формирования зон с низким воздухообменом. Важно также учитывать нормы, приведенные в СНиП 41–01–2003 , в частности, параметры минимального воздухообмена, необходимого для обеспечения безопасности и комфорта в зрительных залах. В соответствии со стандартом, для зданий с большой посещаемостью минимальная кратность воздухообмена должна составлять не менее 6–10 крат в час, в зависимости от типа мероприятия.

Преимущества и недостатки вытесняющей вентиляции

Вытесняющая вентиляция имеет ряд преимуществ и недостатков, в качества воздуха, энергоэффективности и комфорта пребывания людей.

Вытесняющая вентиляция имеет следующие преимущества:

1. Вытесняющая вентиляция обеспечивает удаление загрязненного воздуха и избыточного тепла, и благодаря этому воздух поднимается снизу вверх, унося с собой все примеси.
2. В нижней части зала образуется зона чистого воздуха для зрителей, в верхней части скапливается загрязненный воздух, что обеспечивает нам приток свежего воздуха именно в область пребывания людей.
3. Вытесняющая вентиляция снижает уровень перемешивания воздуха, что позволяет уменьшить распространения загрязняющих веществ.
4. Эффективно удаляет воздух, который содержит повышенное количество углекислого газа в помещении.
5. Подача воздуха с низкой скоростью помогает обеспечить эффективное энергопотребление, тем самым уменьшает потребление энергии на работу вентиляторов и снижает уровень шума от системы вентиляции.
6. Низкая скорость подачи воздуха предотвращает образование сквозняков и создает более комфортную атмосферу для зрителей.
7. Удаление теплого воздуха из верхней части помещения позволяет использовать системы рекуперации тепла.
8. Благодаря подачи холодного воздуха с низу, и забора теплого сверху обеспечивается равномерное распределение температуры в зале.

Вытесняющая вентиляция имеет следующие недостатки:

1. Для проектирования вытесняющей вентиляции требуются более детализированные и проработанные расчеты.
2. Неправильная установка диффузоров и вытяжных решеток может повлечь за собой короткое замыканию воздушных потоков и снизить эффективность системы.
3. Так же, для контроля скорости воздуха требуется более сложное и дорогостоящее оборудование.
4. Система может требовать дополнительной регулировки при значительных изменениях температуры.
5. Необходимо регулярно чистить диффузоры и решетки от загрязнений, во избежание нарушения правильного воздушного потока.

Заключение

Исходя из приведённых положительных и отрицательных фактов, можно сделать вывод, что вытесняющая общеобменная вентиляция в зрительных залах представляет собой высокоэффективную систему, обеспечивающую комфортные и безопасные условия для присутствующих. Правильное проектирование с учетом таких сложных факторов, как форма помещения, количество зрителей и нормы воздухообмена, зачастую позволяет достичь оптимального микроклимата и качества воздуха. Несмотря на сложные технические требования, данное решение, по моему мнению, обладает значительными преимуществами по сравнению с традиционными методами вентиляции.

Литература:

1. СНиП 41–01–2003 «Отопление, вентиляция и кондиционирование воздуха». — М.: Стройиздат, 2003.
2. СП 60.13330.2020 «Вентиляция и кондиционирование воздуха». — М.: Министерство строительства Российской Федерации, 2020.
3. Иванов И. И. Проектирование вентиляции зданий общественного назначения. — М.: Стройиздат, 2020.
4. Сидоров П. В. Энергосберегающие технологии в строительстве. — СПб.: Наука, 2019.
