В статье автор пытается определить зависимость веса образцов призм и кубов от процентного содержания и длины полипропиленового фиброволокна.

Ключевые слова: полипропиленовое фиброволокно, дозировка, длина, вес, призмы, кубы, зависимость.

Добавление полипропиленовых волокон в состав бетона позволяет достичь требуемых физико-механических свойств, при этом снизив вес конструкций. Полипропиленовое волокно имеет наименьшую плотность среди других синтетических волокон [1].

Однако вопрос оптимальной дозировки фиброволокна остается открытым. Помимо дозировки, длина фиброволокна также играет важную роль.

Для исследования зависимости веса образцов от процентного содержания и длины волокна была разработана программа экспериментальных исследований, предусматривающая изготовление 38 опытных образцов призм и 8 кубов [2].

В представленной программе экспериментальных исследований рассматривается влияние наличия фибрового дисперсного армирования, размера и дозировки.

Схема экспериментальных исследований бетонных и фибробетонных опытных образцов приведена на рис.1.

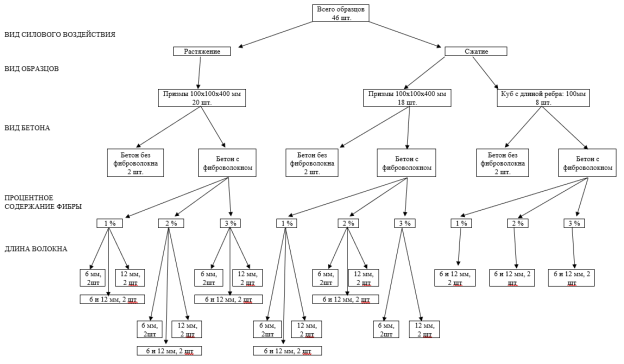

Рис. 1. Схема экспериментальных исследований бетонных и фибробетонных опытных образцов

По полученным данным были построены графики зависимости веса образцов призм и кубов от увеличения процентного содержания полипропиленового фиброволокна рис. 2, 3.

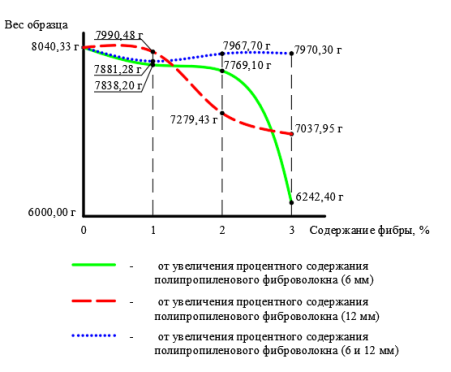

Рис. 2. Нелинейная зависимость веса образцов призм от увеличения процентного содержания полипропиленового фиброволокна

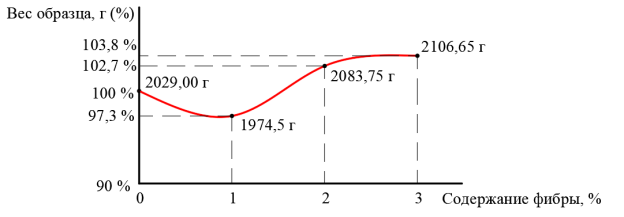

Рис. 3. Нелинейная зависимость веса образцов кубов от увеличения процентного содержания полипропиленового фиброволокна (6 и 12 мм)

Полученные результаты:

1. При увеличении процентного содержания фиброволокна в образцах призмах с длиной волокна 6 мм вес образцов составляет: 7838,20 г (97,49 %), 7769,10 г (96,63 %), 6242,40 г (77,64 %), соответственно 1 %, 2 %, 3 % содержание фибры. Где 8040,33 г (100 %) вес образца без содержания фиброволокна.
2. При увеличении процентного содержания фиброволокна в образцах призмах с смесью фибры с длиной волокна 12 мм вес образцов составляет: 7990,48 г (99,38 %), 7279,43 г (90,54 %), 7037,95 г (87,53 %), соответственно 1 %, 2 %, 3 % содержание фибры. Где 8040,33 г (100 %) вес образца без содержания фиброволокна.
3. При увеличении процентного содержания фиброволокна в образцах призмах с смесью фибры с длиной волокна 6 и 12 мм (равные пропорции по массе) вес образцов составляет: 7881,28 г (98,02 %), 7967,70 г (99,10 %), 7970,30 г. (99,13 %), соответственно 1 %, 2 %, 3 % содержание фибры. Где 8040,33 г (100 %) вес образца без содержания фиброволокна.
4. При увеличении процентного содержания фиброволокна в образцах кубах с смесью фибры с длиной волокна 6 и 12 мм (равные пропорции по массе) вес образцов составляет: 1974,50 г, 2083,75 г. 2106,65 г, соответственно 1 %, 2 %, 3 % содержание фибры. Где 2029,00 г (100 %) вес образца без содержания фиброволокна.

Выводы:

1. Наблюдается снижение веса образцов с увеличением содержания волокон длиной 6, 12 мм,
2. Образцы призмы с длиной волокна 6 мм, содержание фибры 3 % имеют наименьшую массу 6242,40 г (77,64 %),
3. Образцы призмы с длиной волокна 12 мм, содержание фибры 1 % имеют наибольшую массу 7990,48 г (99,38 %),
4. При этом смесь из волокон разной длины (6 и 12 мм) приводит к увеличению массы образцов. Эта зависимость так же наблюдается в образцах кубах.

Литература:

1. Рабинович, Ф. Н. Дисперсно-армированные бетоны / Ф. Н. Рабинович. — Москва: Стройиздат, 1989. — 92 c.
2. ГОСТ 10180–90 «Методы определения прочности по контрольным образцам». — М.: Стандартинформ, 2018. — 32 с.
