В статье проводится анализ существующих технологических схем центробежно-решетных сепараторов с вертикальной осью вращения.

Ключевые слова : центробежно-решетный сепаратор, зерноочистительные машины, винтовой ротор.

Современные технологии послеуборочной обработки зерна развиваются в направлении увеличения производительности зерноочистительных машин, но в то же время в основу этих машин заложен принцип использования сил гравитации для интенсификации процесса. Плоскорешетные сепараторы имеют значительно меньшую удельную производительность, поэтому исследование центробежно-решетных сепараторов имеет большое значение.

Наибольший интерес представляют центробежные сепараторы с вертикальной осью вращения в технологическом процессе работы которых отсутствует вибрация, что значительно упрощает конструкцию сепаратора, а также упрощает его техническое обслуживание.

Данному вопросу посвящены работы Тарасова Б. Т., Яковлева В. Т., Минаева В. Н., Стрикунова Н. И., Ульянова, Полуэктова, А. Akase, М. Tsuchiya и других [1–6].

Проведенный анализ выявил основные особенности существующих схем центробежных сепараторов с вертикальной осью без вибрации в технологическом процессе. Во-первых, использование лопастей на внутреннем роторе (см. рис.1а) [1], использование лопастей совместно с использованием воздушного потока (см. рис.1б) [2], применение планетарного привода решет в сепараторе «Sigma» фирмы «Damas» (Дания) (см. рис.1в), в качестве ротора использован пластинчатый барабан (см. рис.1г) [3], использование ограничительной поверхности (см. рис.1д) [4], а также использование винтового ротора (см. рис.1д) [5,6].

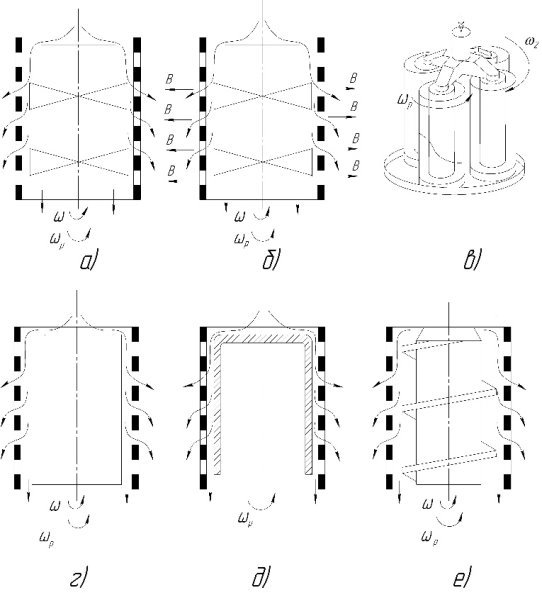

Рис. 1. Схемы центробежно-решетных сепараторов с внутренними устройствами без вибрации

Наличие винтового ротора будет способствовать диспергации (расслоению) зерновой смеси в активном слое (между ротором и решетом) в двух направлениях: вертикальном и горизонтальном, что дает преимущество в сравнении со схемой, предложенной Тарасовым Б. Т. и Стрикуновым Н. И., а также с помощью винтовой поверхности можно регулировать скорость движения материала внутри сепаратора, обеспечивая заданную производительность.

Исследованию процесса очистки зерна на центробежно-решетном сепараторе с винтовым ротором посвящены работы Яковлева В. Т., а также японских ученых Akase A. и Tsuchiya М. Яковлев В. Т. рассмотрел пять вариантов работы сепаратора (см. таблицу 1), и определил, что наиболее эффективным вариантом является первый, при котором вращение ротора и решета осуществляется в одну сторону и скорость вращения ротора больше скорости вращения решета. Японские исследователи пришли к выводу, что наиболее эффективным является 5-ый вариант, при этом было доказано, что использование вертикальной оси вращения позволяет уменьшить длину решета в два раза с сохранением эффективности очистки, в сравнении с использованием горизонтальной оси вращения. Фирмой «Cimbria» (Дания) выпускается сепаратор «Verticlean», в котором используется винтовой ротор, причем угловая скорость его в два раза больше решета.

Таблица 1

Варианты технологических процессов сепаратора с винтовым ротором

*Прим. - угловая скорость ротора; _р - угловая скорость решета

Проведенный анализ показал, что наиболее перспективным направлением интенсификации процесса сепарации в цилиндрическом решете с вертикальной осью вращения является применение пластинчатого барабана, работающего по VI варианту (см.таблицу 1), но с применением пластин, имеющим форму винтовой поверхности.
