В статье проведен расчет коэффициентов роста динамики неисправностей на примере оборудования дожимной компрессорной станции.
Ключевые слова: ДКС, ГПА, неисправности оборудования, коэффициенты динамики.
Рассмотрим виды неисправностей оборудования ДКС в таблице 1.
Таблица 1
Виды неисправностей оборудования ДКС
|
Неисправность |
Причина |
|
Основное оборудование ДКС | |
|
Пропуск газа во фланцевых соединениях АВО газа |
Ослабло крепление фланцевого соединения |
|
Снижается давление на всасе нагнетателя ниже допустимого |
Загидрачивание конфузора, образование гидратов в цехе осушки газа, в шлейфах, подводящих коллекторах. |
|
Повысился перепад давления на АВО газа. |
Загидрачивание трубок. Повысился расход газа. |
|
Высокая или низкая температура газа после АВО |
Загидрачивание трубок. Недостаточное количество работающих секций АВО вентиляторов. |
|
Чрезмерная вибрация вентилятора АВО |
Неправильная балансировка вентилятора или разные углы установки лопастей. Ослабление фундаментных блоков привода. Неравномерный зазор между лопастями и диффузором. |
|
Помпажный режим двигателя |
Повышение сопротивления всасывающего тракта в связи с обледенением. Несоответствие параметров двигателя. Неустойчивое давление топливного газа. |
|
Помпажный режим нагнетателя |
Работа нагнетателя при пониженных расходах из-за: — изменения расхода газа; — роста сопротивления на входе;
— рост сопротивления на выходе |
|
Температура воздуха в отсеках ГПА ниже допустимой |
Не подается горячий воздух в отсеки ГПА. Не работает отопление. |
|
Снижение разрежения во всасывающей камере |
Не отрегулированы байпасные клапаны. Обмерзли воздухоочистительные элементы. |
|
Загазованность отсеков и помещений |
Утечки газа |
|
|
Изменение технологического режима. Несоблюдение требований заводских инструкций по эксплуатации |
|
Система противоаварийной защиты | |
|
Неисправность аварийной сигнализации |
поломки кабеля, выход из строя газоанализаторов |
|
Несрабатывание системы аварийной вентиляции |
отсутствие сигнала от системы контроля загазованности |
|
Неисправности ГПА | |
|
Негермитичность систем маслообеспечения, топливного и пускового газов, подогрева циклового воздуха и выхлопа. |
Ослаблено крепление стыка. Нарушение герметичности прокладки |
|
Нарушение целостности элементов заземления электрооборудования |
Механическое воздействие. Ослабление или отсутствие крепежа. |
|
Нарушение тональности работы вентиляторов. Повышенная вибрация. |
Налипание грязи на лопасти рабочих колес. Нарушение целостности рабочих колес. Отсутствие смазки в подшипниках электродвигателя. Разрушение подшипников электродвигателя. |
|
Нарушение целостности уплотнительных прокладок дверей отсеков. |
Механические воздействия |
|
Нарушение целостности гибких вставок систем вентиляции. |
Механические, температурные, климатические воздействия. |
|
Негерметичность стыков створок ворот камеры всасывания. |
Повреждение уплотнительных прокладок или их усадка в процессе эксплуатации ГПА |
|
Противообледенительная система ГПА | |
|
Несрабатывание обогрева |
Поломка, неисправность кабелей, обледенение датчиков |

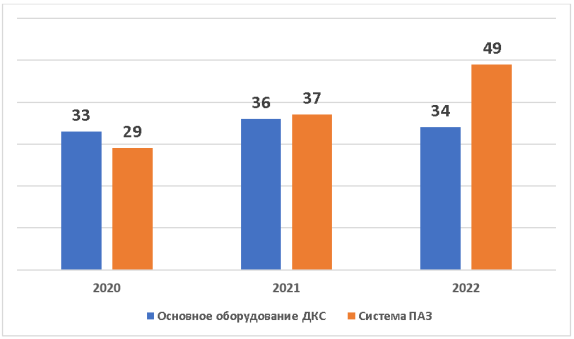

На диаграмме рисунка 1 представим динамику общего количества неисправностей, за изученный период.
![Динамика общего количества неисправностей ДКС [1–6]](https://articles-static-cdn.moluch.org/articles/j/103909/images/103909.002.png)
Рис. 1. Динамика общего количества неисправностей ДКС [1–6]
Мной проводилось исследование по неисправностям в цехе осушки газа и проводился расчет коэффициентов динамики неисправностей, о чем указано в статье «Статистика неисправностей в цехе осушки природного газа», аналогичным образом произведем расчеты по неисправностям оборудования ДКС за период с 2020 по 2022 год.
Произведём расчет коэффициента роста динамики по формуле:
Кр =
где Дп.п. — данные количества неисправностей оборудования за прошлый период, случай;
Дн.п. — данные количества неисправностей оборудования за настоящий период, случай.
Далее полученные значения сравниваются с данными таблицы 2.
Таблица 2
Методика оценки
|
Значение коэффициента роста динамики, % |
Меры |
|
менее 0 % |
Динамика положительная, мероприятия не требуются |
|
от 0,01 до 100 % |
Динамика отрицательная, проводится усиление контроля, применение новых мероприятий по улучшению динамики |
|
более 100 % |
Динамика отрицательная, производится вмешательство в технологических процесс и поиск управленческих решений |
Расчет производим по двум периодам и по двум показателям:
— период движения динамики с 2020 по 2021 год — Кр1 об ДКС — по количеству неисправностей основного оборудования ДКС и Кр1 об ПАЗ — по количеству неисправностей оборудования ПАЗ;
— период движения динамики с 2021 по 2022 год — Кр2 об ДКС — по количеству неисправностей основного оборудования ДКС и Кр2 об ПАЗ — по количеству неисправностей оборудования ПАЗ.
1) по количеству неисправностей основного оборудования ДКС за период с 2020 по 2021 год:
Кр1
об ДКС
=
2)по количеству неисправностей основного оборудования ДКС за период с 2021 по 2022 год:
Кр2
об ДКС
=
3) по количеству неисправностей оборудования ПАЗ за период с 2020 по 2021 год:
Кр1
об ПАЗ
=
4) по количеству неисправностей оборудования ПАЗ за период с 2021 по 2022 год:
Кр2
об ПАЗ
=
Во всех случаях расчета за второй период — динамика количества неисправностей отрицательная, необходимо проводить усиление контроля и применять новые мероприятия, для избежание еще большего роста неисправностей.
Литература:
- Российская Федерация. Годовой отчет проверки системы ПАЗ 2020. НГКМ. — Новый Уренгой: ООО «…», 2021. — 43 с. — Текст: непосредственный.
- Российская Федерация. Годовой отчет проверки системы ПАЗ 2021. НГКМ. — Новый Уренгой: ООО «…», 2022. — 47 с. — Текст: непосредственный.
- Российская Федерация. Годовой отчет проверки системы ПАЗ 2022. НГКМ. — Новый Уренгой: ООО «Газпром добыча Уренгой», 2023. — 40 с. — Текст: непосредственный.
- Российская Федерация. Отчет о неисправностях оборудования в ДКС за 2020 год. НГКМ. — Новый Уренгой: ООО «Газпром добыча Уренгой», 2021. — 61 с. — Текст: непосредственный.
- Российская Федерация. Отчет о неисправностях оборудования в ДКС за 2021 год. НГКМ. — Новый Уренгой: ООО «…», 2022. — 54 с. — Текст: непосредственный.
- Российская Федерация. Отчет о неисправностях оборудования в ДКС за 2022 год. НГКМ. — Новый Уренгой: ООО «…», 2023. — 63 с. — Текст: непосредственный.
