Практика эксплуатации электростанций показывает, что эффективное использование котлов, турбин, генераторов и другого оборудования может быть достигнуто только при правильной организации эксплуатации и систематическом проведении профилактических, текущих и капитальных ремонтов, измерений и испытаний. В статье на примере турбоагрегата ПТ-135/165–130/15 описывается необходимость внедрения блока-преобразователя в монтажный шкаф АСКВД «Вектор». Устройство представляет собой систему для контроля поведения шейки вала турбоагрегата ПТ-135/165–130/15 внутри подшипника в режиме реального времени.
Ключевые слова: блок-преобразователь, подшипник, монтажный шкаф, искривление движения шейки вала,баббитовая заливка.
В 2023 году на Волгоградской ТЭЦ-3 планируется капитальный ремонт турбоагрегата ПТ-135/165–130/15 в соответствии с сетевым графиком ремонта. Продолжительность ремонта составит 110 дней.
Для определения фактического состояния подшипников, а также для контроля динамики движения центра вала турбины внутри них, совместно с персоналом цеха тепловой автоматики и измерений был разработан блок-преобразователь цифрового сигнала в двухплоскостную графическую модель и внедрён в монтажный шкаф АСКВД «Вектор». На рисунке 1 представлена схема установка блока-преобразователя.

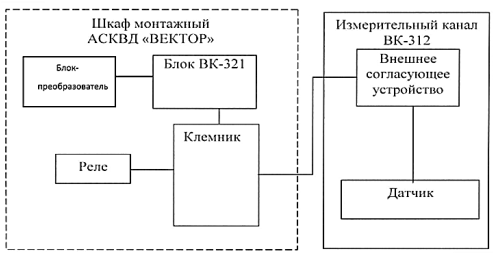

Рис. 1. Схема установки блока-преобразователя в шкаф монтажный АСКВД «ВЕКТОР»
Благодаря наличию стандартных цифровых выходов RS-485 и RS-232, устройство способно извлекать из общего блока ВК-321 цифровые сигналы значений виброскорости и виброперемещения, амплитудные значения и фазы гармонических состояний сигнала, низкочастотную составляющую сигнала, а также частоту вращения ротора и степень его искривления и через отдельный канал АЦП графически отображать модель поведения шейки вала турбоагрегата ПТ-135/165–130/15 в двух плоскостях на мониторе [1].
На рисунках 2,3,4 представлена модель изменения движения шейки вала внутри подшипника № 1 турбоагрегата ПТ-135/165–130/15 в период с 01.01.2023г. по 01.05.2023г., извлеченная из блока-преобразователя. Искривление движения шейки вала указывает на возможные дефекты и повреждения внутри подшипника № 1, сопровождаемые возрастанием температуры баббита колодок подшипника, повышением составляющих виброскорости подшипниковой опоры и возникновением скачков вибрации, внезапным повышением температуры масла на сливе из подшипника, возникновением зон возможного перегрева масла, подаваемого на смазку и истончением его слоя.

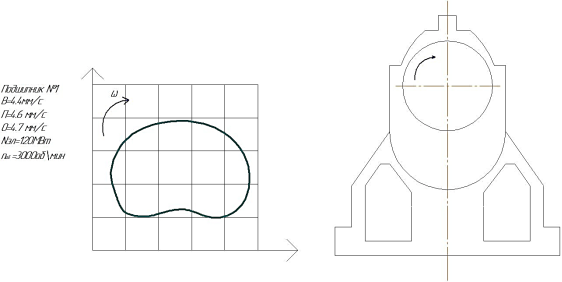

Рис. 2. Модель движения шейки вала внутри подшипника № 1 в период с 01.01.23г. по 15.02.23г.

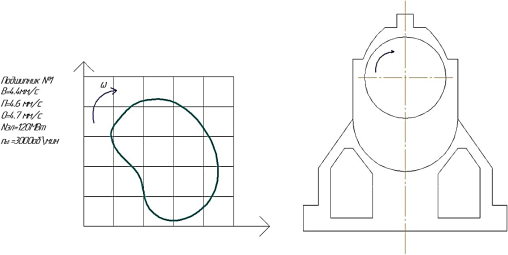

Рис. 3. Модель движения шейки вала внутри подшипника № 1 с 15.02.23г. по 01.04.23г.
Рис. 4. Модель движения шейки вала внутри подшипника № 1 с 01.04.23г. по 01.05.23г.
Искривление движения шейки вала также свидетельствует о наличии дефектов подшипника, таких как вероятная выработка зазоров расточки баббитовой заливки или возможное растрескивание и выкрашивание баббитовой заливки [2].
Установка данного блока-преобразователя в монтажный шкаф АСКВД «Вектор» дает возможность своевременно устранять неисправности и повреждения и предупреждать неплановые выходы из строя работающего оборудования, обеспечивает общее сокращение простоев оборудования, улучшает его эксплуатационные показатели и снижает затраты на ремонт оборудования.
Литература:
- Белкин, А. П. Диагностика теплоэнергетического оборудования: Учебное пособие / А. П. Белкин, О. А. Степанов. — СПб.: Лань, 2018. — 240 c.
- Труханов В. М., Султанов М. М. Надежность энергетического оборудования тепловых электростанций / Под общ. ред. В. М. Труханова. — Москва: Издательский дом Спектр, 2019. — 375 с.
