Одними из главных условий проектирования оптоэлектронных датчиков пламени заключаются в следующим:

1. При проектировании оптоэлектронных датчиков необходимо сконцентрироваться на главном работающим элементе, который и определяет параметры датчика — приемник излучения.
2. Соответствие устройства различным видам возгорания обеспечивается за счет разнообразия фотоэлектрических характеристик ПИ.
3. Соответствие устройств к условиям эксплуатации и сопряжённость их с приемно-контрольными приборами и управления (ПКПиУ) получается за счет применения специальных конструкций и электронных схем обработки сигналов.
4. Устройства работоспособности датчика своими оптическими параметрами должны соответствовать очагу возгорания.

Соответствие устройства различным видам возгорания

В связи с постоянным развитием появляются новые технологии и материалы, которые помогут спроектировать новейшие полупроводниковые многоспектральные, многоэлементные фотогальванические приемники излучения (ПИ), непосредственно преобразующие излучение пламени и фоновых оптических помех.

Применение такого ПИ в качестве главного рабочего в оптоэлектронных датчиках пламени помогает распознать пламя с применением принципа спектральной селекции, когда выделяемое пламенем излучение на фоне различных оптических помех регистрируется в спектре его излучения, излучающих свет, продуктов горения, например паров воды и углекислого газа.

Для выявления пламени при таком способе опознавания не требуется наличия колебаний интенсивности излучения, это является важным условием работы и основным минусом всех известных датчиков пламени, поскольку необходимость работы по «светящимся» источникам дает начало высокому значению ложных срабатываний «светящихся» оптических помех.

Видоизменяя состав полупроводникового материала и спектр пропускания интерференционных фильтров, который входят в состав ПИ, мы получим спектральные характеристики чувствительности оптоэлектронных датчиков пламени, которые будут соответствовать спектру излучения очагов возгорания.

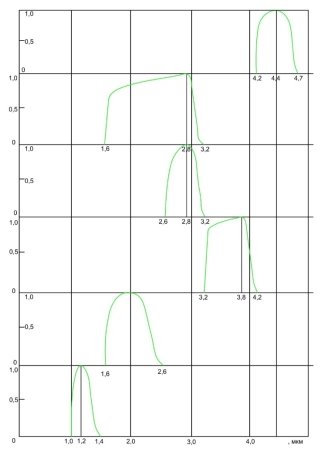

На рисунке 1 изображены спектральные характеристики фоточувствительных элементов (ФЭ), полученные способом, который был описан выше.

Рис. 1. Спектральные характеристики ФЭ

Сравнивая сигналы, которые приходят от каждого ФЭ с спектральной характеристикой, можно с точностью узнать, оптическая помеха или это излучение возгорания.

Соответствие устройств к условиям эксплуатации и сопряжённость их с приемно-контрольными приборами и управления (ПКПиУ)

Полное соответствие датчика нужным условиям пожаробезопасности соответствие должно быть не только по оптическому компоненту (оптический вход датчика), но и по электрическому (электрический выход датчика). В адресно-аналоговых типов датчиков, нужно учитывать возможности построения адресной системы в совокупности с возможностями ПКПиУ и соответствующей им системы.

Главные требования к оптоэлектронному датчику пламени:

1. Датчик периодически должен посылать на ПКПиУ сигналы о самодиагностике, также посылать сигнал «Неисправность» и сигнал «Пожар».
2. Датчик должен соответствовать требованиям по взрывобезопасности, рабочий диапазон температур (от –65 до +85 °С), и обладать устойчивостью к агрессивным (оксид серы).
3. В таком датчике должна быть осуществима возможность дооборудование его адресной меткой (плата).

Соответствие оптических параметров устройства очагам возгорания

В качестве устройства для проверки работоспособности датчиков используются фонари (инфракрасные).

Спектральное распределение излучения фонаря воспроизводит инфракрасные спектры излучения разных видов возгорания, одновременно освещая и направляя луч на датчик. Спектры данного излучения с высокой точностью совпадают со спектрами излучения определенного вида возгорания.

Контроль неисправности (самоконтроль) ПИ реализуется путем присоединения к ПИ инфракрасного излучателя, который помогает направлять излучение обходя систему интерференционных фильтров так, что просвечиваются и диагностируются все фоточувствительные элементы.

При проверке загрязнения входного окна спектр излучения проверочного излучателя и спектрального распределения чувствительности фоточувствительных элементов должны соответствовать друг другу. Фотолюминесцентный излучатель с интерференционными фильтрами используется как проверочный излучатель (контрольный).

При подборе оборудования оптоэлектронных датчиков пламени необходимо:

– Проанализировать и определить вероятные очаги возгорания, помехи (оптические), а также наличие взрывоопасности;

– Проанализировать и определить особенность расположения защищаемых объектов в зоне контроля датчика;

– Изучение паспортах данных (ПС), руководства по эксплуатации (РЭ), сертификатов соответствия датчика.

– Наличие дополнительных требований к датчику, которые не указаны в ПС, РЭ, но которые необходимы при учитывании особенностей защищаемого объекта.
