Проектирование кукольного театра необходимо для просвещения, приобщения детей к культуре и развитию моральных ценностей. Разработка объемно-планировочных и конструктивных решений для кукольного театра — важная задача, которая преобразит существующую инфраструктуру города и снизит массовые очереди в существующих театрах. Этим вызвана актуальность проектирования нового театра кукол в г. Новосибирске.

Ключевые слова: театральное здание, помещение, входная зона, сцена, зал, объемно-планировочное решение, конструктивное решение.

Здание театра является важнейшим объектом культурно-общественной жизни населения городов.

Актуальность проектирования нового театра кукол в г. Новосибирске вызвано следующими причинами:

– недостаточно площадей для размещения швейного, бутафорского и столярного цехов, мастерской и других производственных помещений. В нынешнем же здании планировалось расширить помещения для репетиционных залов;

– отсутствие парковочных мест;

– ограниченное количество мест, ввиду малых залов;

– моральный износ здания.

Новое проектируемое здание позволит снизить массовые очереди на покупку билетов в уже существующих театрах.

Предполагаемое место строительства — ул. Большевистская, территория парка «Городское начало». На сегодняшний день территория парка и Михайловской набережной активно облагораживается.

Достоинства выбора места строительства:

– Доступность транспорта, близость метро;

– Развитая инфраструктура;

– Наличие зданий социально-культурного назначения: музеи, театры;

– Развлекательные мероприятия и аттракционы.

В городской застройке размещение театра кукол может быть как изолированным — на свободном участке, так встроенным в застройку. Для театров свободная постановка является наилучшей, так как объект отделяется от соседних зданий. Такая постановка здания театра способствует его акцентированию в окружающей застройке и позволяет обеспечить к нему свободные подходы и подъезды, а также организацию удобных автостоянок.

Благоустройство участка запроектировано по принципу «безбарьерной среды» с учетом требований доступности для маломобильных групп населения.

Главный фасад здания театра, со стороны которого устроен основной вход для зрителей располагается с отступом от красной линии застройки на 30 м. Здесь устроено озеленение партера, непосредственно около кукольного театра предусмотрена установка малых архитектурных форм — скамьи, осветительные фонари и урны.

Вокруг здания театра кукол предусмотрен пожарный проезд шириной 4 м.

Для личных автомобилей зрителей и работников театра устроена парковка из расчета на одно место на 3 человека, а также для МНГ.

В целях безопасности на прилегающей к театру территории предусмотрено наружное освещение с использованием светильников на кованых ножках.

Вход в театр для посетителей расположен на внешнем крыльце с лестницей. Для служебных и загрузочных помещений предусмотрены четыре отдельных входа, расположенные в правой и левой частях здания: три из них находятся в правой части, другой — левой. Все мероприятия указаны на стройгенплане (рис.1).

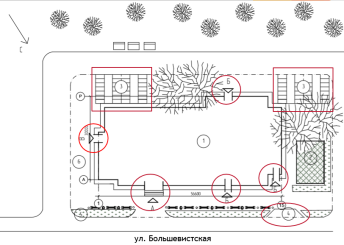

Рис. 1. Строительный генеральный план

Главный фасад имеет доминирующий объем, который акцентирует вход в здание за счет высокой башни с часами и с винтовой лестницей внутри. Вся высота главной лестницы снабжена цветными витражами. Входная часть акцентирована витражными окнами; служебная — решена нейтрально с размещением прямоугольных тянутых окон; зона сцены выделена белыми декоративными элементами с круглыми окнами.

Кровля. запроектирована скатной из металлочерепицы по деревянным стропильным конструкциям, с утеплённым чердачным перекрытием. Цвет кровли: сине-зеленый. Водосток наружный, организованный.

Использование форм, характерных для архитектуры IX — начала ХХ веков, с последующей их творческой интерпретацией, использование цвета и активной пластики фасадов привносят в архитектуру сказочность и теплоту, необходимые для образа кукольного театра. Фасад здания театра кукол в осях 1–15 представлен на рис. 2.

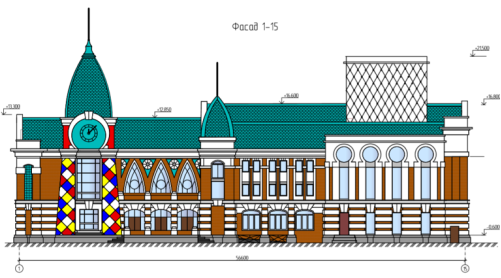

Рис. 2. Фасад 1–15

Проектируемый объект представляет собой трёхэтажное здание с размерами в плане 30,00 х 56,60 м.

Здание делится на три условных зоны: зона обслуживания сцены, зона присутствия зрителей, зона служебных помещений (рис. 3).

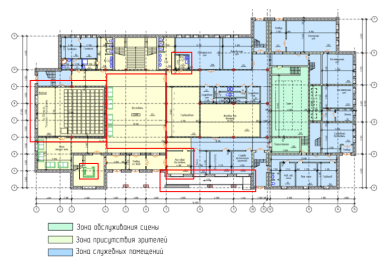

Рис. 3. План 1-го этажа

Зрительский комплекс включает: зрительные залы, фойе, кассовый вестибюль и комплекс помещений обслуживания зрителей — гардероб, туалеты, буфет.

В состав сценического комплекса входят: сцена, помещения технического обслуживания сцены, помещения художественного и постановочного персонала, административные, производственные мастерские.

В театре предусмотрено два зрительских зала, на первом этаже вместимостью 100 человек.

Входная зона решена традиционно для театров: небольшой кассовый вестибюль и просторный входной вестибюль с гардеробом и санузлами, из которого также можно попасть в игровой зал для самых маленьких посетителей. Завершает входную зону парадная трехмаршевая лестница, ведущая на второй этаж зрительской части театра.

Для перемещения между этажами предусмотрены лестницы и пассажирский лифт. Со второго этажа эвакуация людей осуществляется по одной лестничной клетке с непосредственным выходом наружу. Вход на чердак осуществляется по лестничной клетке, на кровлю — по деревянной лестнице через слуховое окно. Фойе и коридоры используются в качестве горизонтальной коммуникации.

Для комфортного пребывания МГН предусмотрен пандус в осях 7–10/А-Б, на первом этаже с/у, а для перемещения между этажами — лифт.

На втором этаже — обширное фойе с интерактивной зоной для компьютерных презентаций и входом в большой зал, вместимостью 250 зрителей, в т.ч для МГН. К зоне фойе примыкает буфет зрителей.

Зрительный зал оборудован специальными помещениями для управления за действием спектакля: звуко- и светорегуляторные. Располагаются они на задней стене залов вне зрительских мест. Залы оборудованы специально регулируемым освещением сцены: со стороны зрительского зала — софитами, а также боковым светом из щелей в стене (рис. 4).

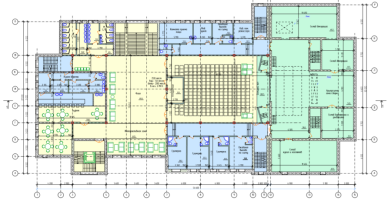

Рис. 4. План 2-го этажа

На третьем этаже предусмотрено помещение медицинско-оздоровительного назначения для артистов и персонала театра, а также располагаются помещения технического обслуживания сцены, помещения художественного и постановочного персонала, административные, производственные мастерские (рис. 5).

Рис. 5. План 3-го этажа

Во внутренней отделке театрального здания запроектированы современные отделочные материалы, которые практичны в эксплуатации и обладают универсальностью общего вида.

Система организации театрального действия — глубинная (портальная). Данная система имеет преимущество в широком использовании декораций и возможности с помощью противопожарного занавеса, размещенного над порталом в пределах сценической коробки, создать защиту зрителей от пожара на сцене.

Сцена со специальным поднимающимся механизмом, который поднимает и опускает площадку, в зависимости от того, какой вид кукол используется и нужно ли, чтобы актеры были рядом с ними или управляли ими снизу. Площадь сцены 7 х 4 м и 4 м в глубину.

Наружные стены выполнены из кирпича толщиной 510 мм, внутренние несущие стены выполнены из кирпича толщиной 380 и 250 мм.

Фундамент театрального здания запроектирован в виде монолитной плиты толщиной 600 мм. В основании фундамента предусмотрено выполнение грунтовой подушки из щебня фракции от 20 до 40 мм до проектных отметок низа монолитной железобетонной плиты.

Деформационный шов является температурно-осадочным.

Конструктивная схема здания:

– в осях 1–11/А-П неполный каркас с кирпичными продольными и поперечными несущими стенами и железобетонными колоннами сечением 400 × 400 мм.

– в осях 12–15/А-Р бескаркасная система с кирпичными продольными и поперечными несущими стенами.

Перекрытие здания театра кукол в монолитном исполнении (рис. 6).

Устойчивость и пространственная жесткость в продольном и поперечном направлениях обеспечивается совместной работой продольных и поперечных стен, объединённых жестким диском перекрытия и диафрагмами жесткости.

Рис. 6. Разрез 1–1

Таким образом, в процессе работы рассмотрена объемно-планировочная структура и конструктивное решение здания театра кукол. Также в данной работе решены вопросы внутренней и наружной отделки здания. Применены такие архитектурные, планировочные и конструктивные решения, которые наиболее полно удовлетворяют назначению здания, всем проектным нормам, требованиям индустриальности, прочности, долговечности, архитектурной выразительности.
