В статье описано создание модели цифрового фазовращателя с внесением фазового сдвига на выходе элементарного цифрового фильтра.

Ключевые слова: цифровой фильтр, фазовращатель, фазовый сдвиг.

Реализуем структурную модель цифрового фазовращателя с внесением фазового сдвига на выходе элементарного цифрового фильтра (ЭЦФ0.

Поскольку, согласно [1], фазовый сдвиг формируется для каждого ЭЦФ независимо, смоделируем фазовращатель, состоящий из одного ЭЦФ с внесением фазового сдвига на выходе. Модель ЭЦФ представлена на рис. 2, а результат работы модели представлен на рис. 1.

Рис. 1. Результат работы модели рис. 2.

Алгоритм работы ЦФ, для одного интервала дискретизации, представлен на рис. 3.

Смоделируем следующую структуру; общий вид модели представлен на рис. 4. Отметим, что в данной модели блок управления фазой также реализован в виде структурной модели. В модели блока управляющего фазовым сдвигом время определяется блоком часов (Clock). По наступлению заданного в блоке «Switch» времени в последнем происходит переключение.

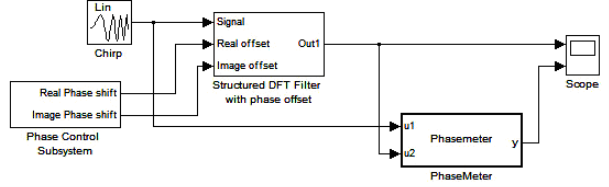

Рис. 2. Модель цифрового фазовращателя с внесением фазового сдвига на выходе

Рис. 3. Алгоритм работы ЦФ со смещением ФЧХ на выходе

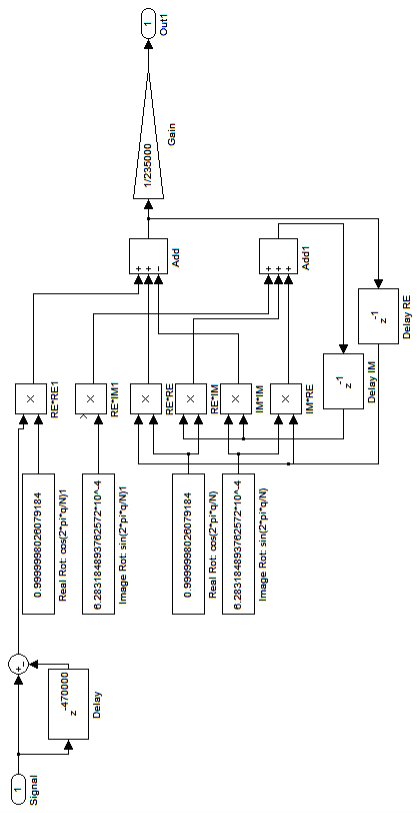

Рис. 4. Модель цифрового фильтра

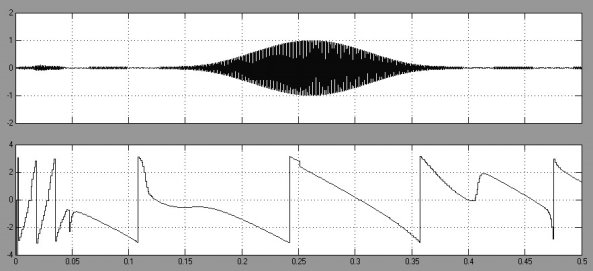

Рис. 5. Результат работы модели

Моделирование проводилось с изменением фазового сдвига в пределах полосы пропускания. Момент переключения установлен на время 0,25 сек. Время симуляции — 0,5 секунды. Генератор линейно-частотно изменяющегося сигнала на заданном временном периоде изменяет свою частоту с 950 Гц до 1100 Гц.

Результат работы модели приведён на рис. 5. По рисунку видно, что в момент времени t = 0,25 произошёл скачок фазы, что свидетельствует об адекватности работы модели.

Литература:

1. Айфичер, Э. С. Цифровая обработка сигналов: практический подход [Текст]/ Э. С. Айфичер, Б. У. Джервис: пер. с англ. — М.: Вильямс, 2004. — 990 с.
