В статье представлены регрессионные зависимости оценки выбросов отработавших газов при отказе электронных систем управления двигателем автомобиля.

Ключевые слова: регрессионные зависимости,электронная система управления двигателем, оборот коленчатого вала, экологические показателя, отказ

Введение

Экспериментальные исследования базируются на основных положениях и принципах, изложенных в теоретических исследованиях в [1,2].

В качестве технических средств проведения испытаний использовались:

‒ нагрузочный стенд с установленным на нем двигателя ЗМЗ-4062.10 с ЭСУД Bosch Микас 5.4 (нагрузочное устройство — двигатель постоянного тока).

‒ газоанализатор АСКОН-02.

Испытания проводились при нагрузках и в диапазоне оборотов двигателя и скорости движения автомобиля, отраженных в в [2,3] на режимах, соответственно, нагрузочных испытаний и режимах холостого хода.

В процессе проведения экспериментальных исследований отказ датчиков Дмрв(X₁); Дпдз(X₂); Двоз(X₃); Дпрв(X₄); РДВ(X₅); Ддет(X₆); Дтож(X₇) имитировался путем их отключения с последующим съемом информации по , ,, , [2].

Полученные аналитические зависимости отражены в [1,2], а их графическое представление — в рис 1.1–1.8. Результаты указывают, в подавляющем количестве случаев, на высокую сходимость экспериментальных данных с теоретическими знаниями полученных линейных функций (коэффициенты корреляции, как правило, r > 0,7), что говорит об адекватности теоретических моделей.

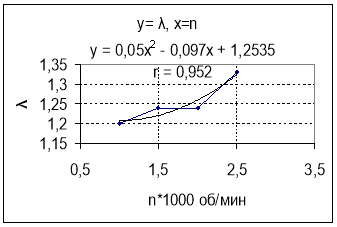

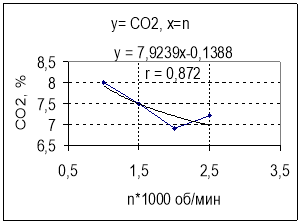

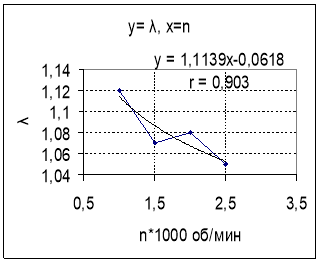

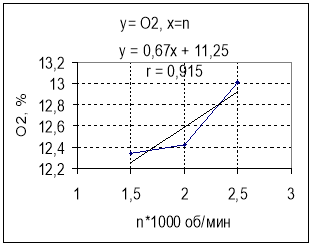

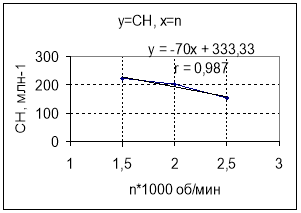

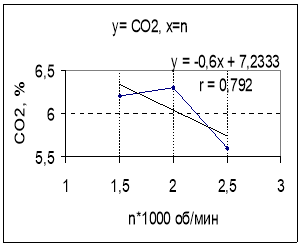

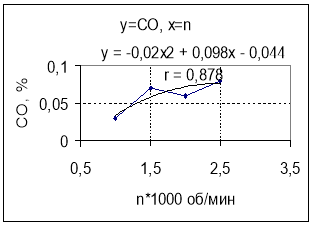

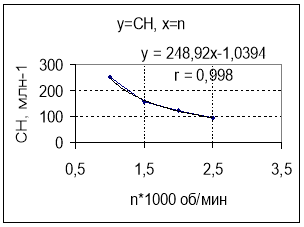

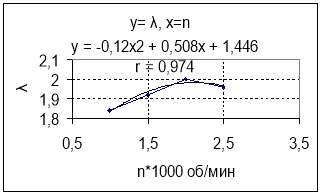

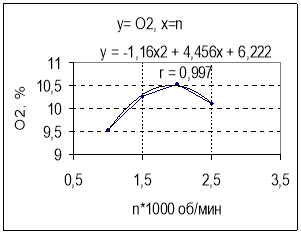

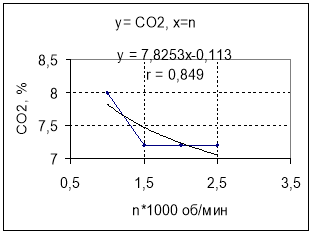

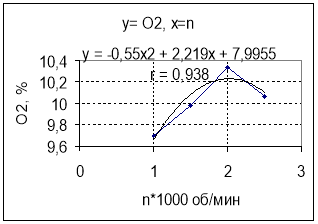

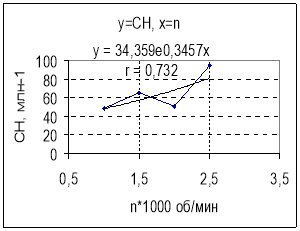

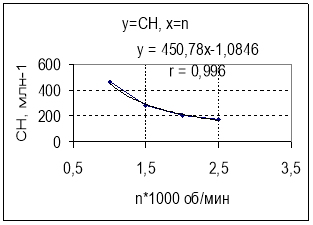

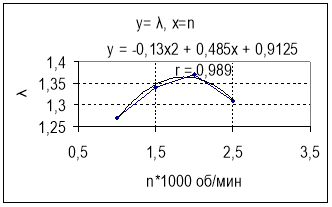

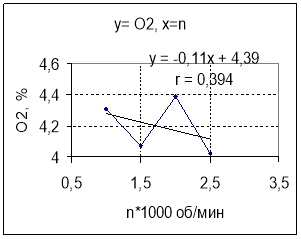

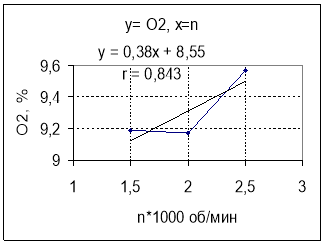

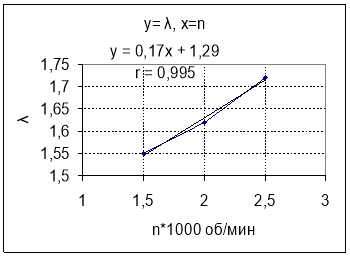

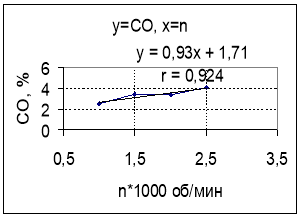

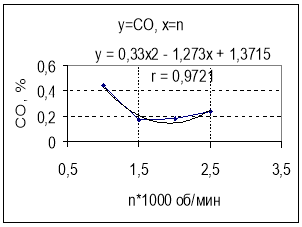

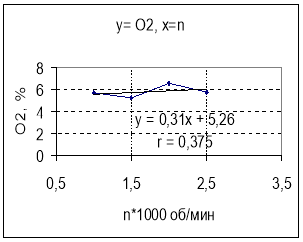

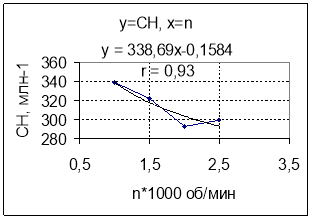

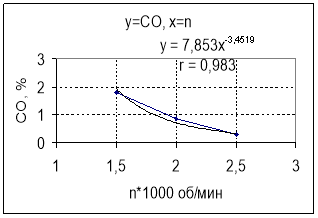

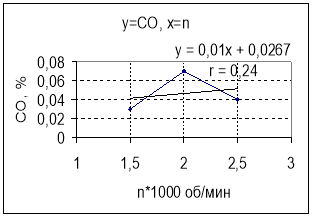

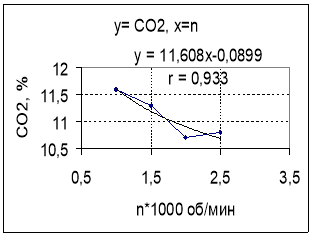

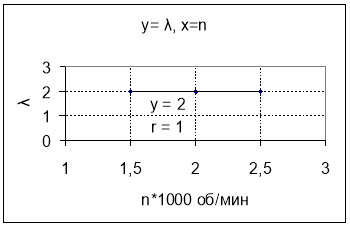

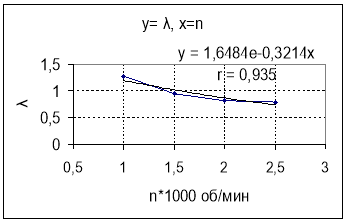

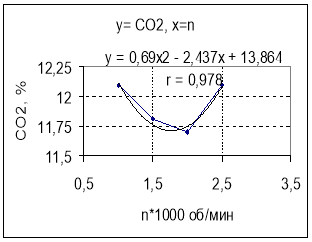

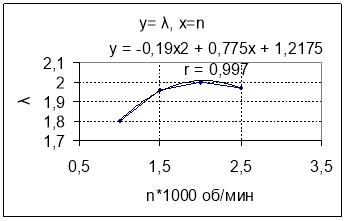

Рис. 1.1 Регрессионные зависимости оценки выбросов ОГ и λ для работоспособного состояния ЭСУД

Рис. 1.2 Регрессионные зависимости оценки выбросов ОГ и λ при отказе датчика массового расхода воздуха

Рис. 1.3 Регрессионные зависимости оценки выбросов ОГ и λ при отказе датчика положения дроссельной заслонки

Рис. 1.4 Регрессионные зависимости оценки выбросов ОГ и λ при отказе датчика температуры воздуха

Рис. 1.5 Регрессионные зависимости оценки выбросов ОГ и λ при отказе датчика положения распределительного вала

Рис. 1.6 Регрессионные зависимости оценки выбросов ОГ и λ при отказе регулятора добавочного воздуха

Рис. 1.7 Регрессионные зависимости оценки выбросов ОГ и λ при отказе датчика детонации

Рис. 1.8. Регрессионные зависимости оценки выбросов ОГ и λ при отказе датчика температуры охлаждающей жидкости

Предварительный анализ полученных данных указывает на существенное влияние уровня работоспособности Дмрв(Х₁), Дпдз(Х₂), Двоз(Х₃) на СО, СН и СО₂.

Например отказ Дмрв(Х₁) приводит к значительному росту сверх нормативных значений CO, CH и падению CO₂, а отказ Двоз(Х₃) — к разому снижению CO₂. Заключение

Выполнен однофакторный анализ оценки работоспособности ЭСУД по параметрам выбросов отработавщих газов, получены аналитические зависимости выбросов от технического состояния рассматриваемых элементов в зависимости от задаваемых условий нагрузки, определены пронормированные коэффициенты влияния технического состояния элементов на выходные диагностические параметры. Сбор и обработка экспериментальных данных позволили сформировать исходный массив базы данных для реализации методики направленной на формирование оптимальных планов диагностирования ЭСУД по экологическим показателям и разработку соответствующей технологии.
