В статье рассматривается получение летучих газов частиц во время сжигания природного газа в топке тепловой электрической станции и необходимость их транспортировки при использовании дымососа с частотно-регулируемым асинхронным электроприводом, а также особенности его функционирования.

Producing volatile gages and particlеs during the combustion of natural gas in the furnace of a therman power station and necessity of using smoke exhauster with variable-frequency asynchronous drive in their transportation and features of its functioning are consideder in the article.

Выбор электропривода дымососа для энергетического блока № 1 Талимарджанской ТЭС следует производить с учетом мирового опыта, который рекомендует для эффективной эксплуатации котельных агрегатов применять дымосос с целью обеспечения полного сгорания газа в тяго-дутьевой системе энергетического блока.

Мощность действующего энергетического блока Талимарджанской ТЭС составляет 800 МВг. Для правильной эксплуатации топки котельных агрегатов и обеспечения полного сгорания природного газа важную роль в тягово-дутьевой системе энергетического блока играет дымосос, который способствует выбросу сгоревших газов и частиц в атмосферу.

Температура уходящих газов за котлом составляет в пределах 150–500 С. Дополнительные поверхности (экономайзеры и воздухоподогреватели) позволяют её понизить при естественной тяге до 150–180 С, а при искусственной — еще ниже. Однако нельзя допускать понижения температуры уходящих газов ниже точки росы, так как при этом водяные пары, имеющиеся и газах, начинают конденсироваться. Образование влаги недопустимо из-за быстрой коррозии металла экономайзеров, воздухоподогревателей, дымососов, дымовых труб [1].

Следует учесть, что при сжигании 1м природного газа образуется 2м водяных паров (более 1,5 кг). Температура, при который начинается конденсация водяных паров из уходящих газов, зависит от а (рис. 1).

Когда а=1:1,45 точка росы составляет 55–61 С, то для предотвращения конденсации температура уходящих газов перед дымовой трубой поддерживают обычно не ниже 100–120 С. При установке за котлами контактных экономайзеров, в которых происходит до 35–45 С. Это позволяет применять вмести дымососов обычные вентиляторы.

Разрежение в топках промышленных печей и котлов большой мощности, оказывающих движению газов большое сопротивление создается при помощи дымососов. Их устанавливают также в случаях, когда за агрегатами имеются устройства, утилизирующие теплоту (экономайзеры, воздухоподогреватели, рекуператоры и др.)

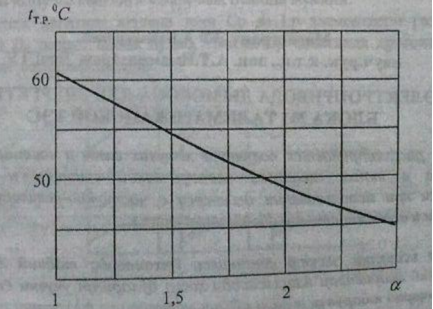

Рис. 1. Зависимость точки росы t уходящих газов от α

Разрешение в агрегате, оборудованном, можно регулировать различными способами (рис. 2)^

1. Шибером на напорной стороне дымососа.
2. Спыциальрым направляющим аппаратом с поворотными лопатками, установленными на всасывающем патрубке дымососа.
3. При помощи гидромуфты, соединяющей валы дымососа и электромотора и дающей возможность изменить частоту вращения дымососа при постаянной скорости вращения электоромотора.
4. Применение для регулирования скоросты дымососа частотно-регуируемого асинхронного электропривода.

Первый способ требует наибольшей затраты элетроэнергии для работы дымососа, второй – премерно на 20 % меньше, третий — меньше на 50 %, а четвертый — самый экономичный способ с наименьшими электроэнергии.

Использование частотно регулируемого асинхронного электропривода для дымососа позволяет решать задачу согласования режимных параметров и энергопотребления тягодутьевых механизмов с изменяющимся характером нагрузки котлов, эффективно автоматизировать технологический процесс, позволяет сэкономить до 70 % электроэнергии, идущей на приведение в действие дымососа, обеспечивает экономию топлива за счет оптимальной совместной работы вентилятора и дымососа. Плавный пуск электроприводов и полная защита электродвигателя позволяют увеличить межремонтный период, снизить аварийность оборудования.

Кроме того, применение частотно-регулируемого асинхронного электропривода для управления дымососом обеспечивает [2, 3]:

− полное устранение токовых перегрузок двигателя и исключение проскальзывания ремней;

− снижение потребляемой электроэнергии на 10–50 % благодаря отказу от регулирования шиберами;

− автоматическое поддерживание давления и разряжения в воздуховодах при изменениях режимов работы оборудования;

− исключение необходимости перезапуска всего технологического процесса после кратковременных отключений питающей сети благодаря безударному повторному включению на вращающийся двигатель (функция «подхват»);

− возможность точной дозировки и повышение коэффициента полезного действия (КПД) процессов горения.

В результате расход топлива снижается на 3–10 % при той же производительности котла.

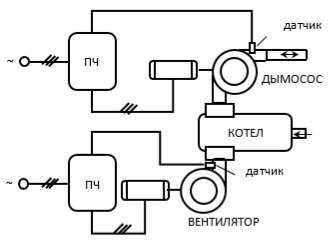

Рис. 2. Сокращенная технологическая схема ТЭС

Для экономии электроэнергии в электроприводе дымососа в динамических и статических режимах работы будем использовать для дымососа современный частотно-регулируемый асинхронный с высоковольтным преобразователем частоты типа ВПЧА (рис. 3).

Частотно-регулируемый асинхронный электропривод дымососа имеет следующие силовые элементы: СД — сетевые дроссели, предназначенные для ограничения тока к. з., снижения скорости коммутации и ограничения обратного тока тиристоров; В — управляевый трехфазный мостовой выпрямитель, предназначенный для выпрямления сетевого напряжения, стабилизации напряжения в звене постоянного тока и осуществления плавного пуска двигателя, выпрямитель собран из высоковольтных тиристоров; Ф1 — фильтр звена постоянного напряжения (Ф1); И — трехфазный мостовой инвертор, предназначенный для преобразования выпрямленного напряжения в переменное с требуемыми значениями частоты и напряжения, вентили инвертора построены на базе последовательно соединенных IGBT-модулей с защитными цепями; СФК — силовой компенсирующий фильтр, предназначенный для фильтрации выходного ступенчатого напряжения и тока инвертора; СУ — система управления с пультом управления (ПУ).

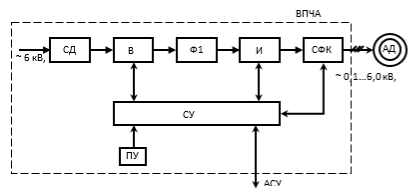

Рис. 3. Функциональная схема частотно-регулируемого асинхронного электропривода дымососа на базе ВПЧА

Частотно-регулируемый асинхронный электропривод функционирует следующим образом. Сетевое напряжение выпрямителе в выпрямителе В и сглаживается в промежуточном фильтре Ф1. Синусоидальное (в среднем) напряжение формируется в ВПЧА при помощи инвертора И с широтно-импульсной (ШИМ). Пульсации ШИМ сглаживаются фильтром СФК, поэтому напряжение на выходе ВПЧА синусоидальное. Содержание высших гармоник в нем не выше, чем в сетевом напряжении (не более 5 %) и двигатель в установившемся режиме работает как при питании от сети — без добавочных потерь. В переходных режимах амплитуда и частота напряжения формируются по принципу векторного управления оптимальный режим двигателя в процессе пуска при изменениях установления скорости (производительности), величина которого может задаваться либо с местного пульта, либо дистанционно из автоматизированной системы.

Основным силовым элементом высоковольтного частотно-регулируемого асинхронного электропривода является высоковольтных частотно ВПЧА, он состоит из выпрямителя, собранного из высоковольтных тиристорных вентилей и автономного инвертора, построенного на база последовательно соединенных IGBT-модулей.

Основные номинальные технические характеристики ВПЧА:

− номинальная мощность кВт.

− напряжение питающей сети (трехфазное, переменное), 6300В.

− частота питания сети, 50+2 % Гц.

− напряжение питания собственных нужд, (трехфазное с нейтралью, переменное) 380 В.

− номинальное выходное напряжение, 6000 В.

− частота выходного напряжения, 5 … 50 Гц.

− коэффициент полезного действия, 95 %.

Режим работы-длительный и способ охлаждения-воздушный.

Таким образом, используя для нерегулируемого асинхронного электронного электропривода дымосос, применив частотно- регулируемый асинхронный электропривод, можно будет экономить электроэнергию примерно на 25 % от потребляемой мощности дымососа.
