Усиление железобетонной монолитной сводчатой рамы

Технические науки
01.06.2017
108
Поделиться
Библиографическое описание
Щетников, К. В. Усиление железобетонной монолитной сводчатой рамы / К. В. Щетников, Е. А. Смирнов. — Текст : непосредственный // Молодой ученый. — 2017. — № 22 (156). — С. 110-113. — URL: https://moluch.ru/archive/156/44001/.


В статье рассматривается усиление железобетонной монолитной сводчатой рамы промышленного здания.

Ключевые слова: исследование, железобетон, рама, усиление, карнизный узел, перемещение, анализ

The article discusses the strengthening of reinforced concrete monolithic the vaulted frame of an industrial building.

Keywords: study, reinforced concrete, frame, reinforcement, curtain knot, move, analysis

C:\Users\Кирилл\Desktop\ВКР 2017\Фото пром. зданий\87800000.jpg

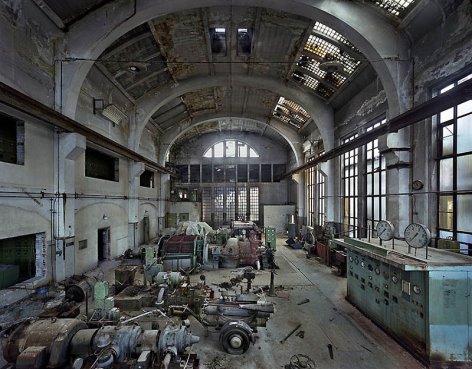

Рис. 1. Фото железобетонной монолитной сводчатой рамы

Исследование показало, что железобетонная монолитная сводчатая рама имеет слабые места. Для дальнейшей безопасной эксплуатации конструкции необходимо произвести ее усиление. В данной статье рассмотрены два варианта усиления карнизных узлов рамы. На рисунке 2 показаны горизонтальные перемещения в карнизных узлах рамы по результатам исследования (максимальные — 8,68 мм).

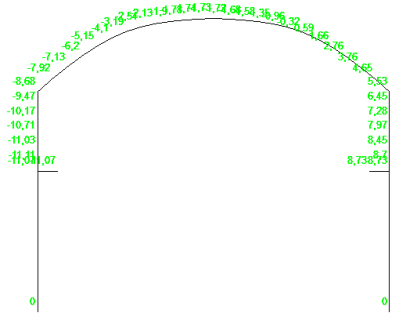

Рис. 2. Горизонтальные перемещения в карнизных узлах рамы

В первом способе усиления использованы раскосы. Каждый раскос состоит из двух уголков сечением 75×50×6 мм (Рисунок 3).

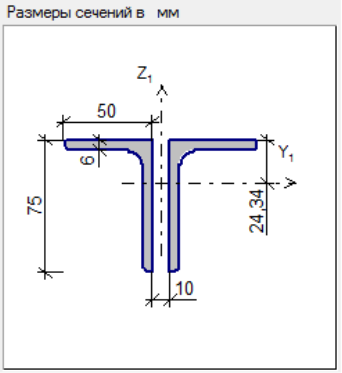

Рис. 3. Сечение раскосов

Крепление раскосов к раме осуществляется при помощи хомутов (Рисунок 4).

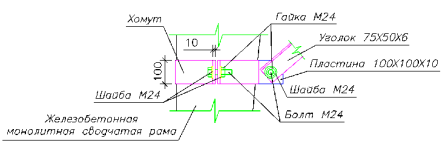

Рис. 4. Узел крепления раскосов к раме

Горизонтальные перемещения в карнизных узлах рамы при усилении раскосами показаны на рисунке 5 (максимальные — 7,47 мм).

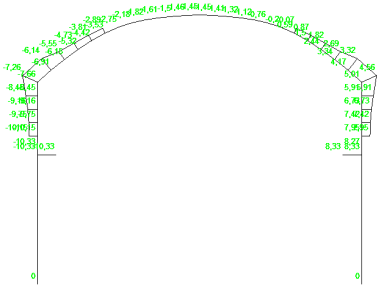

Рис. 5. Горизонтальные перемещения в карнизных узлах рамы

Второй способ усиления основан на приклеивании металлической пластины к бетону. Для склейки металла и бетона используют смеси на основе эпоксидной смолы ЭД-20. Помимо нее, в состав клеевой смеси входит еще несколько компонентов. Их массовые части показаны на рисунке 6.

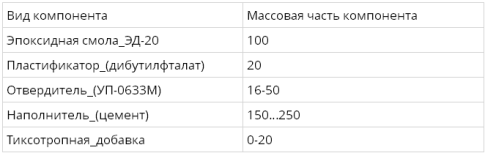

Рис. 6. Массовые части компонентов клеевой смеси

Узел крепления металлической пластины к карнизному узлу рамы показан на рисунке 7.

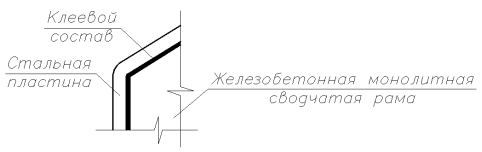

Рис. 7. Узел крепления металлической пластины к раме

Горизонтальные перемещения в карнизных узлах рамы при усилении вторым способом показаны на рисунке 8 (максимальные — 7,66 мм).

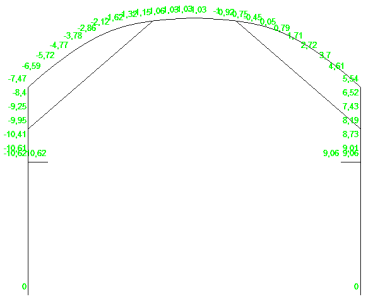

Рис. 8. Горизонтальные перемещения в карнизных узлах рамы

Анализируя перемещения в карнизных узлах рамы, полученные в результате усиления двумя разными способами, видно, что первый способ с применением раскосов наиболее эффективен.
