Подготовка в области информатики занимает важную функцию в профессиональном образовании. Дисциплины, связанные с информатикой и информационными технологиями, стали частью естественнонаучного и общепрофессионального блоков подготовки студентов, обучающихся по различным направлениям. Особое место, занимает курс «Компьютерное моделирование», ориентированный на практическую сторону профессионального образования, использование технических и программных средств, в деятельности будущего специалиста.

Первые компьютерные модели были связаны с физическими процессами и явлениями, где с помощью моделирования решались задачи гидравлики, теплообмена, механики твердого тела, а также задачи моделирования электрических цепей. Моделирование представляло собой решение сложных нелинейных задач математической физики с помощью итерационных схем, было оно математическим моделированием. Успехи математического моделирования в физике способствовали распространению его на задачи химии, электроэнергетики, биологии и некоторые другие дисциплины, причем схемы моделирования не слишком отличались друг от друга. Подобный вид моделирования весьма широко распространен и в настоящее время. Боле того, за время развития методов моделирования на ЭВМ при решении задач фундаментальных дисциплин и смежных предметных областей накоплены целые библиотеки подпрограмм и функций, облегчающих применение и расширяющих возможности моделирования.

Из-за большого выбора программных средств, используемых для моделирования, возникает вопрос какое средство наиболее достаточно и просто в использовании. При моделировании студентами электронных устройств, удобно использовать программную среду Multisim группы Electronics Workbench. В ее библиотеке более 16000 электронных компонентов, сопровождаемых аналитическими моделями, используемых при быстром моделировании. В данной программной среде есть контрольно-измерительные приборы, внешний вид которых и характеристики совпадают с настоящими приборами. Профессиональная и образовательная среда схемотехнического проектирования Multisim является удобным инструментом для демонстрации и визуализации явлений и процессов, происходящих в электрических устройствах. Для лучшего понимания функционирования электрических схем и контроля технологическими процессами производства используется визуализация в виде осциллографа, графиков характеристик, показаний виртуальных приборов. Примеры заданий, решаемых в среде схемотехнического проектирования Multisim, представлены ниже.

Задание1: измерить индуктивность катушки и ёмкость конденсатора косвенным методом по результатам прямых измерений напряжения, тока и мощности RL- или RC-ветви и косвенного измерения угла сдвига фаз φk.

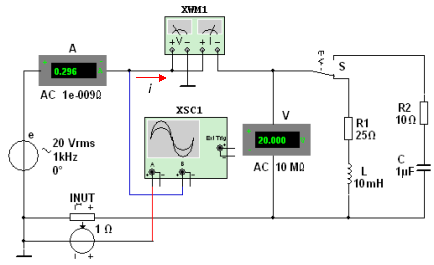

Для решения задачи собрать в программной среде Multisim 10 схему цепи, представленную на рисунке 1.

Рисунок 1 – схема электрической цепи

Задание 2: собрать схему цепи постоянного тока на рабочем поле программной среды Multisim 10 как на рисунке 2, и установить параметры элементов: J = 2 А, Е₁ = 10 Ом, , R₂ = 2 Ом, R₃ = 3 Ом, R₄ = 4 Ом, R₅ = 5 Ом, R₆ = 6 Ом, где N – номер индивидуального варианта, режим DС работы измерительных приборов, внутренние сопротивления RА = 1 ном и RV = 10 Mом амперметров и вольтметров. При этом выбрать полярность включения амперметров и вольт­метров, совпадающую с принятыми при расчёте схемы направлениями токов ветвей.

Рисунок 2 – схема электрической цепи

Запустить программу Multisim 10 и занести в таблицу значение тока IkЭ заданной ветви схемы, которое не должно отличаться от расчётного значения Ikр более, чем на 3…4 %.

Другим программным продуктом, реализующим концепции компьютерного моделирования и вычислительного эксперимента, является пакет программ для математических и инженерных расчетов Mathcad, разработанный фирмой Mathsoft Engineering & Education, Inc. Этот программный продукт используется для решения сложных инженерных или научных задач студентами и преподавателями естественнонаучных и технических дисциплин, таких как «Вычислительная математика», «Основы теории управления», «Методы оптимизации», «Теория принятия решений», а также «Моделирование систем» и «Компьютерное моделирование». Пакет Mathcad способствует быстрому росту профессиональной квалификации тех его пользователей, которые обладают хотя бы небольшими аналитическими способностями. Преимущество этого пакета, перед другими, в удобном для восприятия, интуитивно ясном представлении материала. При помощи пакета Mathcad решаются задачи линейного программирования. Решение данной задачи включает в себя следующие этапы: изучение теоретического материала; построение математической модели; исследование модели с помощью Mathcad; подготовка письменного отчета; защита лабораторной работы. Пример задачи линейного программирования приведен ниже.

Пример: Для изготовления изделий А, В используется токарное, сварочное и фрезерное оборудование. Затраты времени на обработку одного изделия для каждого из оборудования указаны в таблице1. В ней же указан общий фонд рабочего времени каждого из типов используемого оборудования, а также прибыль от реализации одного изделия каждого вида.

Таблица 1

Требуется определить, сколько изделий и какого вида следует изготовить предприятию, чтобы прибыль была максимальной.

Для осуществления математических расчётов и моделирования, наиболее широко распространен другой вид программы такой, как электронные таблицы, в частности Microsoft Excel, входящий в стандартный офис фирмы Microsoft. Данные программы являются многофункциональными и в то же время простыми для изучения. С помощью этой программы можно решать задачи исследовательского характера, требующие большого количества вычислений. Электронные таблицы позволяют работать с данными разных типов, с возможностью использования формул в таблицах выполняются точные расчеты, автоматически без ручных технологий. Специальное программирование в электронных таблицах позволяет решать ряд сложных задач.

Microsoft Excel позволяет использовать формулы для того, чтобы организовывать связи между данными в ячейках, при изменении значения данных в ячейке выполняется автоматический перерасчет формул, следовательно, обновляется вся таблица и данные в ней. Основные функции электронных таблиц заключаются в следующем:

 автоматизация всех итоговых вычислений;

 производить однотипные расчёты над большими наборами данных;

 решение задач с помощью подбора значений;

 обработка результатов компьютерного эксперимента;

 табулирование функций и формул;

 создание табличных документов;

 выполнять поиск оптимальных значений для выбранных параметров;

 построение графиков и диаграмм для визуализации табличных данных.

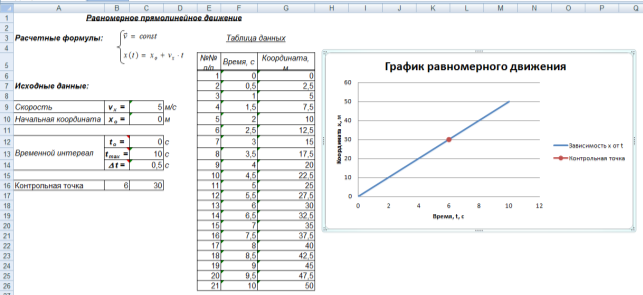

При изучении курса «Компьютерное моделирование» моделирование физических процессов в электронных таблицах Microsoft Excel наиболее доступно и понятно, так как знакомство с Microsoft Excel начинается со школьного курса информатики. Лабораторная работа «Моделирование равномерного движения тела» имеет шаблон, созданный в Microsoft Excel, где студенты вносят исходные данные, формулы для расчёта, определяют шаг изменения времени для подинтервалов, а затем строят график зависимости координаты равномерно движущегося тела от времени. Результат выполнения лабораторной работы в формате Microsoft Excel представлен на рисунке 3.

Рисунок 3 – моделирование физических процессов

Хотелось бы отметить, что рассмотренные программные средства, используемые для изучения студентами компьютерного моделирования и проведения вычислительного эксперимента, будут использоваться в качестве инструментов при решении профессиональных задач. Рассмотренные подходы в подготовке студентов в области компьютерного моделирования будут способствовать формированию навыков выбора и использования средств, адекватных поставленной задаче, а также осознанию необходимости и потребности в использовании полученных знаний в своей профессиональной деятельности.
