Внесение минеральных удобрений с помощью центробежных разбрасывателей одна из самых распространенных операций. Преимуществами таких разбрасывателей являются простота конструкции, надежность, поэтому они широко применяются в фермерских хозяйствах.

Анализ выпускаемых малогабаритных центробежных разбрасывателей минеральных удобрений показал, что основной тенденцией их развития являются самозагружающиеся разбрасыватели гранулированных минеральных удобрений с подъемником мягких контейнеров «Биг-бэг».

Рассматриваемое схемно-конструктивное решение самозагружающегося разбрасывателя удобрений (рисунок 1) направлено на повышение производительности за счет механизации процесса разгрузки минеральных удобрений из мягких контейнеров в бункер-питатель [5,6,7,8].

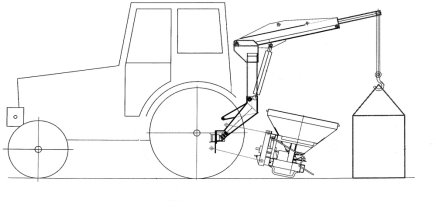

Рис. 1 – Самозагружающийся разбрасыватель удобрений

Трактор с разбрасывателем подъезжает к стоящему на площадке или в кузове прицепа контейнеру и с помощью рычагов гидронавески опускает бункер до соприкосновения опор-лыж с поверхностью площадки. Стрела при выдвинутом штоке гидроцилиндра опускается на контейнер, горловина которого захватывается с помощью захвата. Контейнер поднимается гидроцилиндром и устанавливается над приемной воронкой-питателем бункера, затем рычаг под действием гидроцилиндра опускает контейнер на ножи. За счет силы гравитации защитные решетки опускаются, днище контейнера прокалывается с четырех сторон треугольными ножами и вращающимся ножом ворошителем, образуя при этом необходимое для поступления удобрения в приемную воронку питатель бункера. Разбрасыватель поднимается на необходимую для работы высоту. Посредством рычага открываются шиберные заслонки на необходимую подачу удобрений [1,3].

В процессе перемещения трактора с разбрасывателем по полю минеральные удобрения из мягкого контейнера поступают через просеивающую поверхность опорной рамки к выпускным дозирующим отверстиям бункера-питателя и далее на разбрасывающие рабочий орган - диск. При вращении диска удобрения за счет центробежных сил разбрасываются по поверхности поля. Для стабилизации процесса истечения минеральных удобрений из мягкого контейнера и разрушения слежавшихся комков и агломератов в бункере вращается ворошитель, с давлением вышерасположенной массы удобрений обеспечивает разрушение комков и локально-слежавшихся масс сыпучего материала [2,4,9]. В процессе разбрасывания удобрений ворошитель разбивает истекающие массы до полного опорожнения удобрений из мягкого контейнера и равномерной подачи их к разбрасывающим рабочим органам, что, в конечном итоге, ведет к повышению качественных показателей выполнения технологического процесса внесения минеральных удобрений разбрасывателем.

С целью повышения надёжности центробежного разбрасывателя удобрений сельскохозяйственного назначения путём предотвращения коррозии металла предлагается способ хранения в герметичном укрытии, в котором осуществляется поддержание требуемой температуры и относительной влажности воздуха и контроль параметров воздуха [10], а также качественная мойка в периоды хранения специальным устройством [11,12].

На основании вышеизложенного, возникает необходимость в разработке конструкции самозагружающегося разбрасывателя минеральных удобрений, упакованными в мягкие одноразовые контейнеры, при использовании которого отпадает необходимость привлечения машин для транспортировки и загрузки минеральных удобрений.

Литература:

1. Андреев К.П., Макаров В.А., Шемякин А.В., Костенко М.Ю. Исследование работы самозагружающегося разбрасывателя минеральных удобрений //Вестник Совета молодых ученых РГАТУ. – Рязань, 2015. – №1 . – С. 140-143.
2. Андреев К.П. Шемякин А.В., Костенко М.Ю., Макаров В.А. Разбрасыватель минеральных удобрений с сепарацией крупных примесей //Вестник Совета молодых ученых РГАТУ. – 2015. – Рязань, №1. – С. 241-244.
3. Макаров В.А., Костенко М.Ю., Андреев К.П. Самозагружающийся разбрасыватель удобрений // Механизация и электрификация сельского хозяйства. – 2015. – № 3. – С. 2-4.
4. Андреев К.П., Костенко М.Ю., Шемякин А.В., Макаров В.А., Костенко Н.А.Исследования движения частицы удобрений по лопасти ворошителя //Вестник РГАТУ. – 2016. – № 4 (32). – С. 65-68.
5. Патент на изобретение РФ № 2363133 Самозагружающийся разбрасыватель удобрений / В.Н. Буробин, А.М. Королев, К.П. Андреев. – Опубл. 10.08.09; Бюл. № 22.
6. Патент на изобретение РФ № 2363134 Самозагружающийся разбрасыватель удобрений / В.Н. Буробин, А.М. Королев, К.П. Андреев. – Опубл. 10.08.09; Бюл. № 22.
7. Патент на изобретение РФ № 2363135 Самозагружающийся разбрасыватель удобрений / В.Н. Буробин, А.М. Королев, К.П. Андреев. – Опубл. 10.08.09; Бюл. № 22.
8. Андреев К.П., Шемякин А.В., Костенко М.Ю. Устройство самозагружающегося разбрасывателя минеральных удобрений // Новая наука: Современное состояние и пути развития. – Стерлитамак, 2016. – № 11-2 – С. 136-139.
9. Андреев К.П. Исследование траектории полета частиц минеральных удобрений при работе центробежных разбрасывателей// Новая наука: Теоретический и практический взгляд. – Стерлитамак, 2016. – № 117-2 – С. 105-108.
10. Шемякин А.В., Морозова Н.М., Володин В.Н., Шемякина Е.Ю., Андреев К.П. Изменение состояния сельскохозяйственной техники в период хранения // Сборник научных трудов профессорско-преподавательского состава Рязанского государственного университета имени П.А. Костычева – Рязань, 2008. – С. 356 - 358.
11. Шемякин А.В., Шемякина Е.Ю., Андреев К.П. Устройство для мойки техники // Сельский механизатор. – 2009. – № 3. – С. 12.
12. Шемякин А.В., Шемякина Е.Ю., Андреев К.П. Эффективная установка для мойки техники // Сельский механизатор – 2008. – № 6. – С. 44.
13. Патент на изобретение РФ № 2346875 Бункерное устройство / К.В. Гайдуков, М.Б. Латышенок, В.В. Терентьев, А.В. Шемякин – Опубл. 20.02.2009; Бюл. 4.
14. Терентьев В.В., Гайдуков К.В., Астахова Е.М. Обоснование размеров выпускных отверстий бункеров. // Материалы науч.-практ. конф. – Рязань, 2007. – С. 284-286
15. Терентьев В.В., Латышенок М.Б. Устройство для разрушения сводообразования в бункерах силосного типа. // Актуальные проблемы и их инновационные решения в АПК. Материалы науч.-практ. конф. – Рязань, 2010. – С. 91-94
