Целью данной работы является овладение технологией сборки модели системы электрического вала на двух асинхронных двигателях с фазными роторами в пакете SimPowerSystems для использования в лабораторной работе по дисциплинам «Математическое моделирование электромеханических систем» и «Электрический привод». За основу принята математическая модель из электронного ресурса [1]. Показаны пути поиска разделов необходимых элементов схемы электропривода, позволяющих студентам без больших потерь времени получить необходимые характеристики. Полезные рекомендации по работе в SimPowerSystems даны в работах [2], [3], [4], [5].

Общая схема системы показана на рис. 1.

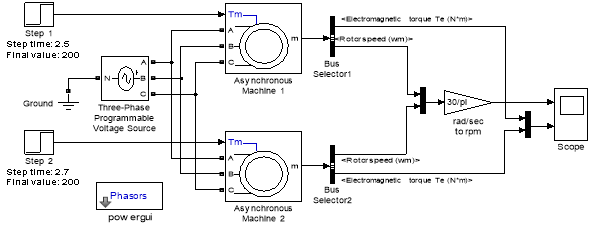

Рис. 1. Электропривод на базе асинхронного двигателя с векторным управлением

Асинхронные двигатели (Asynchronous Machine 1 и 2) представлены блоками Asynchronous Machine SI Units из раздела Machines библиотеки SimPowerSystems (Simscape) (рис. 2).

Рис. 2. Расположение блока асинхронного двигателя (Asynchronous Machine SI Units)

Параметры асинхронных двигателей (тип MTF412-6 на 36 кВт) задаются одинаковыми, как показано на рис. 3. Чтобы характеристики асинхронных двигателей не совпадали, в параметрах второго двигателя примем приведенный момент инерции к валу двигателя J больше на 1%.

Рис. 3. Параметры асинхронного двигателя

Блок трехфазного программируемого источника напряжения (Three-Phase Programmable Voltage Source) находится в разделе Electrical Sources библиотеки SimPowerSystems (рис. 4). Элемент «Земля» (Ground), подключаемый к источнику питания, следует взять из раздела Elements (рис. 4).

Рис. 4. Расположение блоков Three-Phase Programmable Voltage Source и Ground

В параметрах источника напряжения необходимо установить значения напряжения (Amplitude (Vrms)), фазы (Phase) и частоты (Freq.) согласно рис. 5.

Рис. 5. Параметры трехфазного программируемого источника напряжения

Наброс нагрузки задается в блоках Step 1 и Step 2, параметры которых приведены на общей схеме (рис. 1).

Для работы модели необходим блок Powergui, который можно найти в разделе Fundamental Blocks библиотеки SimPowerSystems. Параметры этого блока приведены на рис. 6.

Рис. 6. Параметры блока Powergui

Блок шинного селектора (Bus Selector) предназначен для измерения характеристик машины. В библиотеке Simulink раскрываем следующий путь до группы блоков «Разводка сигнала» (Signal Routing) (рис. 7). Переносим блок Bus Selector на рабочее поле.

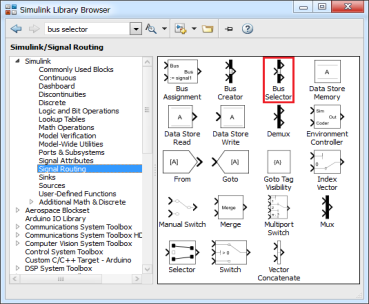

Рис. 7. Расположение блока Bus Selector в окне библиотеки Simulink

Открываем блок шинного селектора. Из списка механических характеристик (Mechanical) выбираем электромагнитный момент (Electromagnetic torque Te (N*m)) и скорость вращения ротора (Rotor speed (wm)) и добавляем их в список выбранного (Selected signals) кнопкой Select (рис. 8).

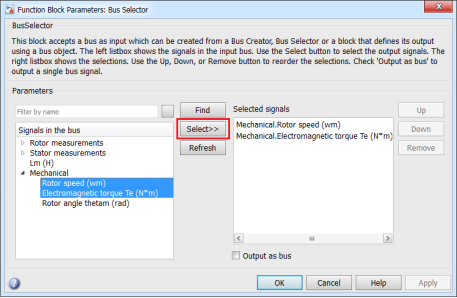

Рис. 8. Выбор характеристик в блоке Bus Selector

Для перевода скорости из рад/с в об/мин необходимо добавить блок Gain и установить в нём значение 30/pi.

Результаты моделирования электропривода на базе асинхронных двигателей (MTF412-6), работающих на электрический вал, даны на рис. 9.

Рис. 9. Графики скорости и электромагнитного момента с набросами нагрузок на двигатели при t₁ = 2,5 с и t₂ = 2,7 с

Примечание: во избежание ошибок при запуске расчета модели необходимо открыть меню Simulation, выбрать Model Configuration Parameters. В открывшемся окне в меню Diagnostics перейти к пункту Connectivity и установить значение Mux blocks used to create bus signals: error, как показано на рис. 10.

Рис. 10. Окно параметров модели
