Фитилем в тепловых трубах считается звено-насос (элемент), выполняющее функции теплопроводника, жидкости или циркуляции пара. Изыскания, сделанные на основе научной литературы показывают, что способность передачи тепла в тепловых трубах зависит не только от свойств теплопроводников, но непосредственно и от геометрических форм фитилей, их тепловых-технических (физических) и гидравлических свойств.
В целях повышения эффективности производимости дистиллированной воды парниковым, одноступенчатым Солнечным водным опреснителем, экономии солнечной энергии попадающей внутрь устройства, аккумуляции его большей части и повышения паровой оболочки воды, специалистами предложено использовать в устройстве фитиль, изготовленный из капиллярно-полого материала.
В нашем примере фитили изготовливаются из различных материалов, ганча, гипса, золы и их различных концентрационных смесей. Размеры геометрической формы фитилей в форме параллелепипеда взяты в размере 2х2х50см (рисунок-1). Свойства абсорбации необходимой воды фитилей были исследованы традиционными методами и в 1-таблице приведены их результаты.
Согласно результатам исследований проведенных над капиллярно-полыми материалами, были установлены следующие скорости абсорбации воды:
в смеси ганча-золы — 10 см/в час;
в смеси золы-гипса — 4,625 см/в час;
в ганче — 4,375 см/в час;
в смеси ганча-гипса — 4 см/в час;
в гипсе — 3 см/в час

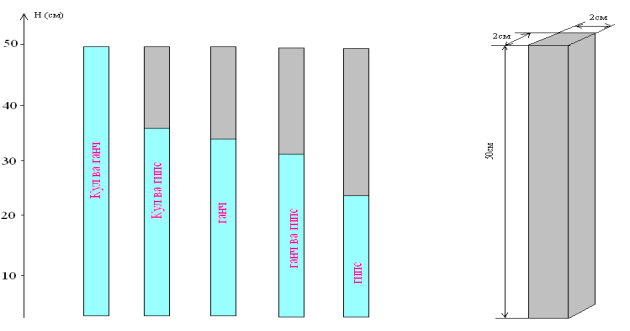

Рис. 1. Высота подъёма воды фитилей в форме параллелепипеда, сделанных из капиллярно-полого материала
Таблица 1
Свойства абсорбации воды вприготовленных фитилях (испытания проведенные для поверхности размером 4 см2)
|
Материал фитиля |
Объём взятия воды |
Время абсорбации воды |
Высота подъёма воды |
Скорость абсорбции см/ вчас |
Объём фитиля см3 |
|
Зола и ганч |
90 см3 |
5 часов |
50см |
10 |
200 |
|
Зола и гипс |
56 см3 |
8 часов |
37см |
4,625 | |
|
Ганч |
48 см3 |
8 часов |
35см |
4,375 | |
|
Ганч и гипс |
50 см3 |
8 часов |
32см |
4 | |
|
Гипс |
28 см3 |
8 часов |
24см |
3 |
Исходя из этих результатов, параллелепипед, изготовленный из смеси ганча-золы был выбран в качестве капиллярно-полого материала для солнечного опреснителя (фитиля), ввиду большой скорости абсорбции солёной воды и меньшего времени абсорбции объёма солёной воды.
Согласно достигнутым результатам, были изготовлены образцы капиллярно-полого материала (фитиля) в форме параллелепипеда в размере 5х10х1100 см, сделанные из смеси ганча-золы в процентном соотношении ганча к золе 10 %, 20 %, 30 %, 40 % и 50 % и над ними были проведены проверочные опыты. В таблице-2 приведены характеристики абсорбции воды процентным материалом изготовленным из смеси ганча и золы.
Таблица 2
Свойства абсорбции воды приготовленными фитилями (опыт проведен для образцов окружностью 50 см2)
|
№ |
Процентное соотношение смеси ганча кзоле% |
Время проведения опыта |
Высота подъёма воды |
Объём абсорбции солёной воды |
Скорость абсорбции (см/в час) |
|
1 |
10 |
24 |
72 |
500 |
3 |
|
2 |
20 |
24 |
81 |
540 |
3,375 |
|
3 |
30 |
24 |
84 |
560 |
3,5 |
|
4 |
40 |
24 |
86 |
610 |
3,58 |
|
5 |
50 |
24 |
90 |
650 |
3,75 |
Литература:
- Лутпуллаев С. И., «Захидов Р. А. и др. Возобновляемые источники энергии: проблемы и перспективы».
- Очилов Б. М., Шадыев О. Х., Жураев Т. Д. «Солнечные опреснители и холодильники». Ташкент: Фан. 1976. с.15.
- Байрамов Р.Саиткурбанов. «Опреснение воды с помощью солнечной энергии». Ашхабад. «Ылим»,1977й.
- БоломерДж.В.,Коллинс Р. А.,Эйбилинг Д. А. «Полевые испытания солнычных опреснителей морской воды».В.кн.:Опреснение соленых вод.М., 1963.
