Ключевые слова: электропривод, контроллер, Modbus, управление.

В современных системах АСУТП широко применяются системы управления электроприводами на базе ПЛК. Также в большинстве таких систем применяются инструменты визуализации технологического процесса, такие как панели визуализации. Компания ОВЕН смогла объединить ПЛК и панель визуализации в одном устройстве — сенсорный панельный контроллер (СПК). СПК позволяет управлять приводами и различными модулями по протоколам ModbusRTU/ASCII/TCP, Owen через разъемы COM. Применение таких СПК также возможно в различных системах автоматизации. [1–3]

В данной статье рассмотрен пример управления ОВЕН ПЧВ3 с помощью СПК207 по протоколу ModbusRTU.

Для реализации данного проекта, необходимо предварительно сконфигурировать контроллер и привод. В меню ПЧВ следует задать все необходимые параметры для обмена по сети RS-485. [4–6] В меню — конфигураторе контроллера следует переключить используемый в работе COM — порт с RS-232 на RS-485. [7,9]

Далее в среде CoDeSys 3 необходимо добавить COM — порт, ModbusMaster и Modbus Slave (рисунок 1) и настроить их согласно необходимым для работы параметрам.

Рис. 1. Настройка COM-порта

После этого следует в ModbusSlave добавить каналы для опроса и управления привода. В проекте были использованы каналы с регистрами: хранения, командного слова, слова состояния, слова задания частоты по RS-485.

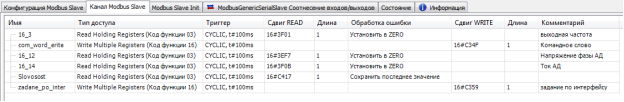

Рис. 2. Каналы Modbus Slave

Затем необходимо соотнести переменные во вкладке ModbusGenericSerialSlave Соотнесение входов/выходов (рисунок 3). В данной программе переменные были объявлены в приложении PLC_PRG.

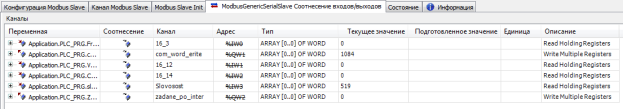

Рис. 3. Соотнесение переменных

Для того, чтобы с помощью СПК управлять приводом и считывать с него данные, необходимо составить программу в среде CoDeSysv3. [8] В руководстве по проектированию ПЧВ 3 описаны биты командного слова и биты слова состояния (рисунок 4, 5). [4]

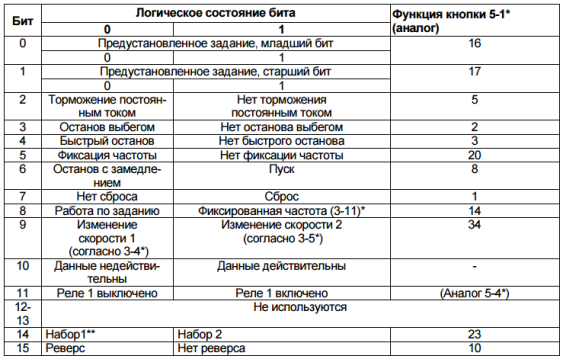

Рис. 4. Биты командного слова привода

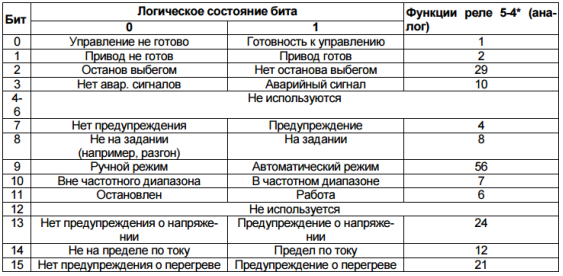

Рис. 5. Биты слова состояния привода

Чтобы задавать команды приводу и считывать с него данные следует в программе создать два функциональных блока (рисунки 6, 7), один из которых переводит биты задания в командное слово (Bits_To_Word), а второй слово состояния в биты (Word_To_Bits).

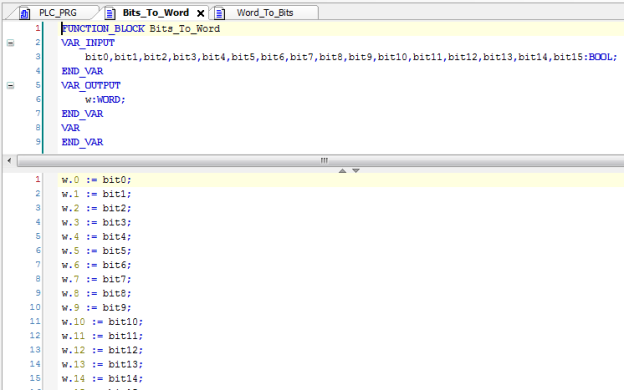

Рис. 6. Функциональный блок Bits_To_Word

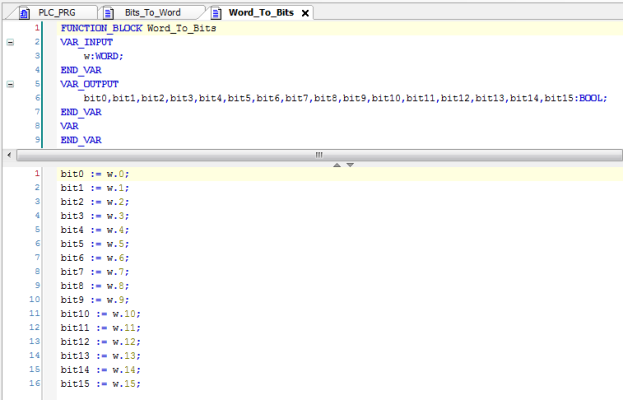

Рис. 7. Функциональный блок Word_To_Bits

Затем необходимо объявить переменные для работы с блоками. В целях упрощения задания командного слова переменным DCstop, VYBEGstop, bystr_stop, fix_freq и Control_rs необходимо присвоить значение TRUE. Также следует объявить переменную для задания скорости двигателя по сети RS-485. Переменная задания скорости в программе обозначена как ZADANIE_PROC, но в проекте используется отмасштабированная переменная ZADANIE, которая позволяет регулировать скорость электродвигателя от 0 до 100 %. Программа в PLC_PRG приведена на рисунках 8 и 9.

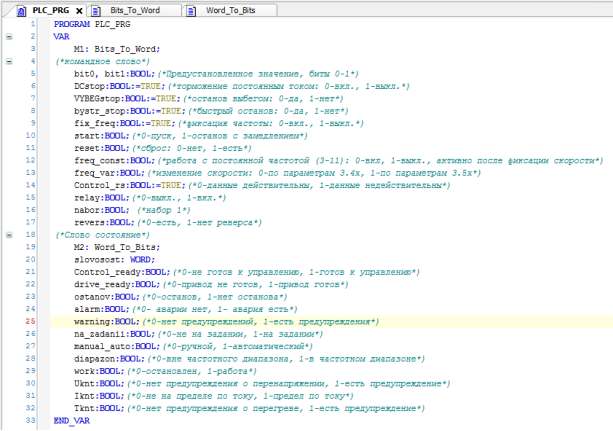

Рис. 8. Текст программы в PLC_PRG

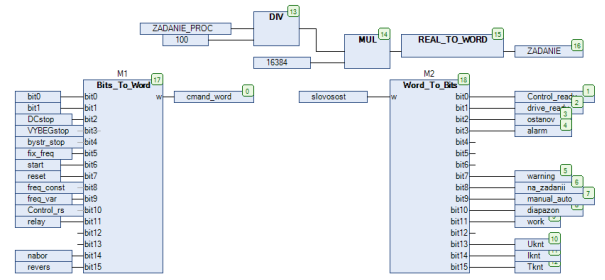

Рис. 9. Программа на языке CFC

В качестве следующего шага следует создать окно визуализации (рисунок 10). [10–12]

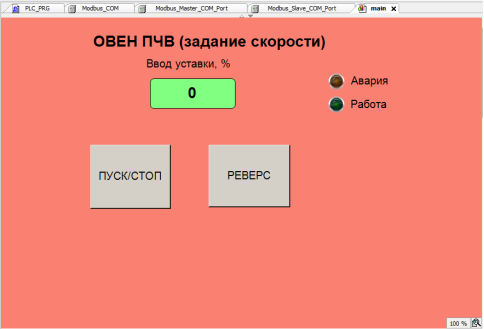

Рис. 10. Окно визуализации проекта

Для запуска привода биту 6 (переменная start) присваивается значение «TRUE». Для задания реверса биту 15 (переменная revers) присваивается значение «TRUE». В данном проекте биты 6 и 15 соотнесены с кнопками «ПУСК/СТОП» и «РЕВЕРС» соответственно.

После того, как программа готова, необходимо подключиться к контроллеру. Если сеть Modbus настроена верно, то следует запустить контроллер. Затем в окне визуализации можно задать необходимую скорость и нажать пуск (рисунок 11).

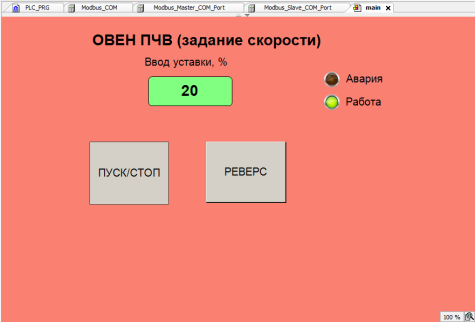

Рис. 11. Окно визуализации в режиме онлайн

Можно использовать готовую библиотеку ОВЕН ПЧВ с ранней версии CoDeSys 2.3. Скачать библиотеку можно с официального сайта компании ОВЕН, данная библиотека существенно упрощает работу с ПЧВ, единственно, что не всегда получается ее импортировать без ошибок в новую версию CoDeSys 3.

В заключении хотелось бы добавить, что достоинствами управления приводом с помощью СПК являются:

1.      Минимальное количество проводов.
2.      Обращение происходит напрямую к регистрам, что уменьшает время опроса.
3.      Удобство работы с системой, благодаря наличию визуализации на панели контроллера.
4.      Наличие в СПК 207 ПЛК позволяет расширять возможности АСУ ТП за счет добавляемых модуле и устройств управления.
